Analog Devices Inc. DC2215A演示电路板

Analog Devices Inc. DC2215A演示电路板设有示例电路，基于LT3126同步降压稳压器。DC2215A板具有引脚可选的理想二极管“合路”和优先输入模式以及可编程欠压闭锁阈值，可对输入电源之间的切换进行控制。该器件采用独特的全N通道架构，可在两个输入电源中的任何一个至可编程输出电压范围内实现高效运作。

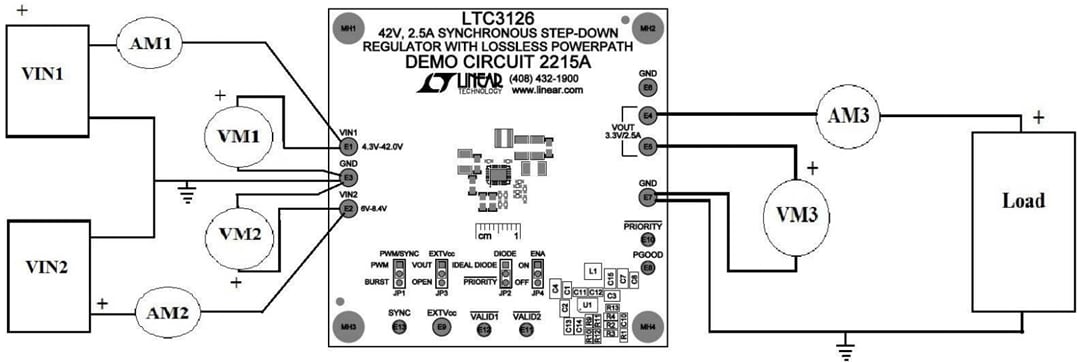

在DC2215A电路板上的示例电路中，V_IN1的有效输入电压范围设置为4.3V至42V，V_IN2的有效输入电压范围设置为6V至8.4V。这样即提供了针对多种应用和电源的灵活性和电压裕量。V_IN2工作电压范围为42V。通过调整V_SET1/2阈值，客户可实现其他输入电压范围。

LTC3126采用低噪声、电流模式架构和电阻可编程PWM振荡器频率，还可在200kHz至2.2MHz范围内同步。这样可最大限度地减少解决方案占位，同时确保高效率。要在轻负载条件下实现更高效率，还可选择Burst Mode®工作模式。其他特性包括1μA关断电流、短路保护、软启动、电感器电流限制以及热过载保护。
