Analog Devices Inc. DC2505A LT8336用演示电路
Analog Devices Inc. DC2505A演示电路为基于LT8336的低IQ、Silent Switcher®同步升压转换器提供参考设计。DC2505A设计用于将8V至20V电源转换为24V输出，负载电流高达1.5A（取决于输入电压）。该演示电路的工作开关频率为2MHz。
Analog Devices Inc. DC2505A包括测试点，可轻松访问目标器件的信号。跳线支持选择所需的SYNC引脚工作模式。通过将源连接至VEMI端子，将输出连接至VOUT2端子，电路中可以包含板载EMI滤波器。
特性
- 预先安装的LT8336升压Silent Switcher®，采用LQFN16封装
- 可选择SYNC引脚模式
- 同步模式
- 突发模式
- Bust Mode + 扩频模式
- 脉冲跳跃模式（默认）
- 脉冲跳跃模式 + 扩频模式
- 测试点
- 可选EMI滤波器
- 开关频率：2MHz
- 输入电压：8V至20V，12V（典型值）
- 输出电压：23.25V至24.75V；典型值为24V
应用
- Automotive and industrial power supplies
- General purpose step-up

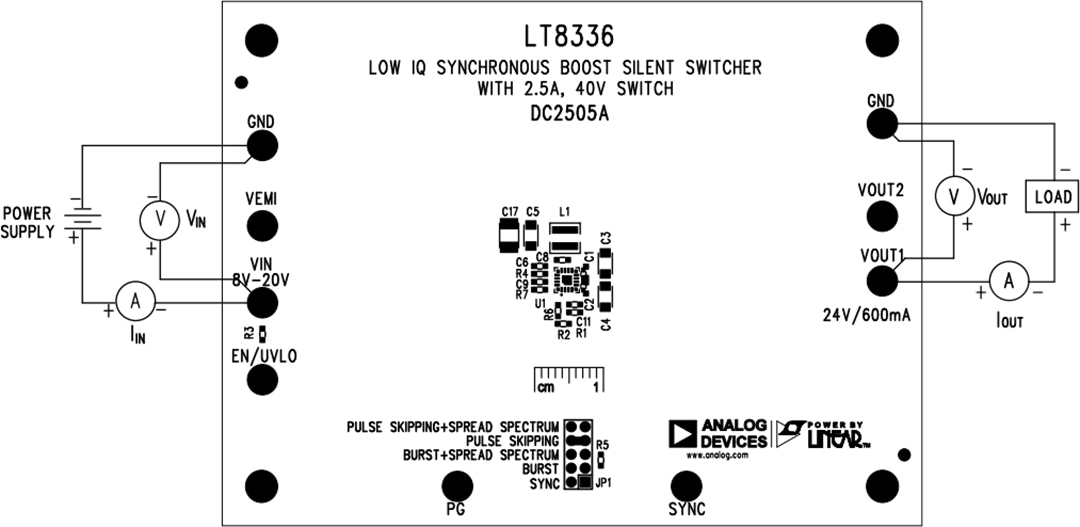

设置示例
