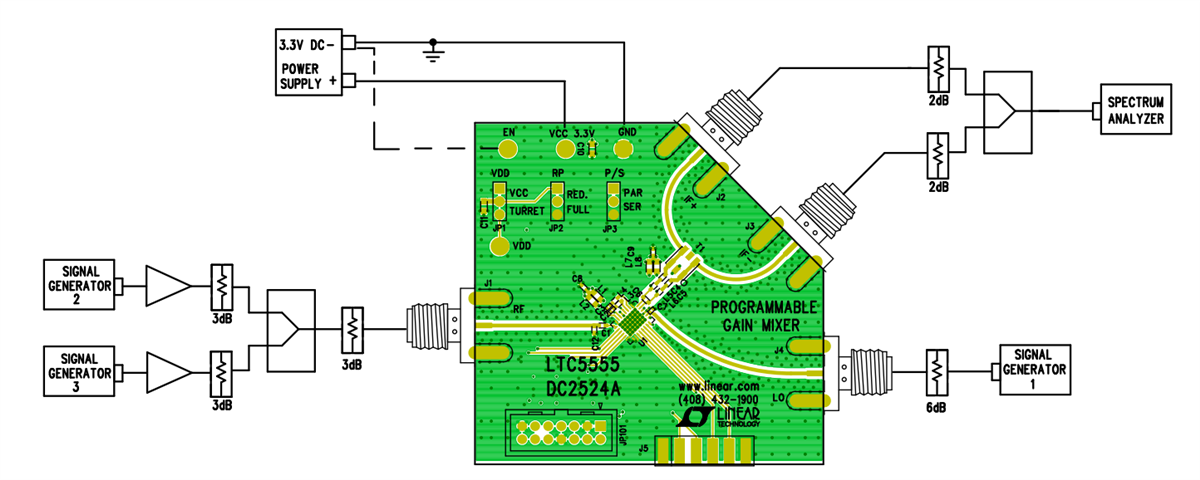

Analog Devices Inc. DC2524A演示电路
Analog Devices Inc. DC2524A演示电路优化用于评估LTC5555可编程增益下变频混频器。该电路包含有源混频器和具有15.5dB增益控制范围的数字IF VGA。DC2524A电路的射频输入端口为50Ω匹配（2.6GHz至6.4GHz），并可轻松调节到低至1.5GHz或高达7GHz。该演示电路的差分IF输出具有100Ω差分阻抗，匹配115MHz至495MHz的IF频率。DC2524A电路在-40°C至105°C的温度范围内工作。
特性
- LTC5555可编程增益下变频混频器
- 有源混频器
- 数字IF VGA
规范
- 工作温度范围：–40°C至105°C
- 150°C结温
- 储存温度范围：-65°C至150°C
- 输入功率范围：500MHz至8GHz
- 射频输入功率范围：1.5GHz至7GHz
DC2524A简介
