Analog Devices Inc. LT3120演示板DC2815

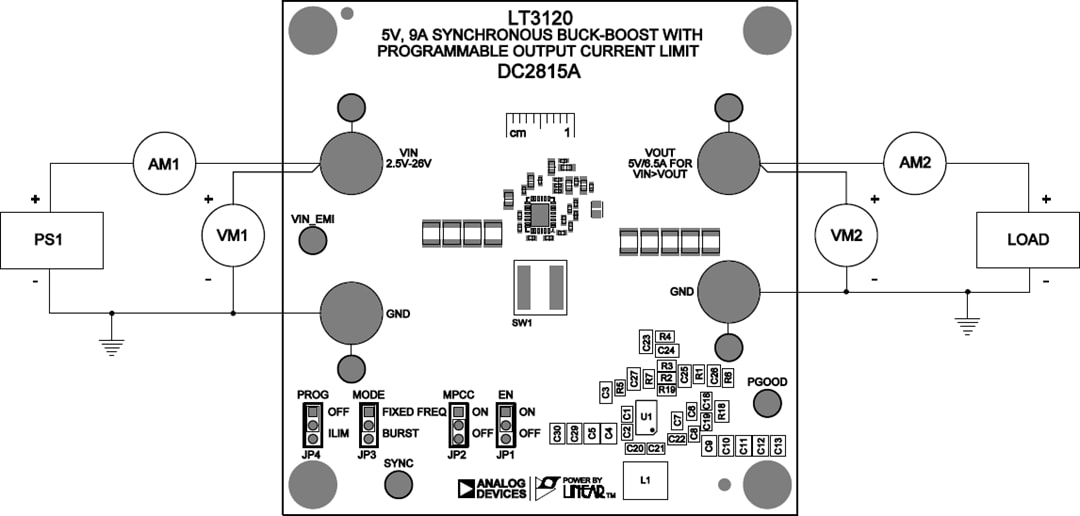

Analog Devices Inc.   DC2815A演示板包括预先安装的LT3120，采用LQFN-24封装。

DC2815A演示板具有四种用户可选的工作模式：

• 精确的可编程EN/UVLO引脚，用于启用转换器 (JP1)。
• 可编程MPPC（最大功率点控制），用于输入调节设定点 (JP2)。
• 突发模式®运行和外部CLK/固定频率 PWM (JP3) 。
• 可编程输出平均电流限制设定点 (JP4)。

LT3120采用平均电流模式控制来简化电压环路补偿，并提供良好的线路和负载瞬态响应。

DC2815A的工作输入电压范围为2.5V至26V。该演示板设计的输出电压设置为5V。LT3120采用专有的低噪声开关算法，可在输入电压高于、低于或等于输出电压的情况下优化效率，确保在工作模式之间无缝转换。
