Analog Devices Inc. DC2932A LTC5597用演示电路
Analog Devices Inc. DC2932A演示电路为LTC5597 RMS功率检波器提供参考设计。LTC5597具有RMS响应，可测量100MHz至70GHz射频和微波信号。输入信号转换为与输入信号电平对数成正比的直流电压。LTC5597能够检测低至-37dBm信号，具有高达35dB 输入动态范围，可根据频率实现1dB精度。
DC2932A演示电路的PCB布局采用推荐的微带传输线路结构以及推荐的端点转换。LTC5597的输入阻抗内部匹配至50 Ω。该参考设计适用于对峰值/平均比高达12dB高波峰因数波形进行RMS测量。如果RFIN 引脚上的直流电压保持在1V以下，则无需外部耦合电容器。
特性
- 最大电源电压：3.8 V
- 最大RFIN 输入功率平均值：15dBm
- 工作温度范围：-40 °C至+105 °C
应用
- 点对点微波链路
- 5G、LTE、Wi-Fi和无线网络
- 卫星通信
- 仪器仪表与测量设备
- 军用无线电
- RMS功率测量
- 接收和发射增益控制
- RF PA发射功率控制

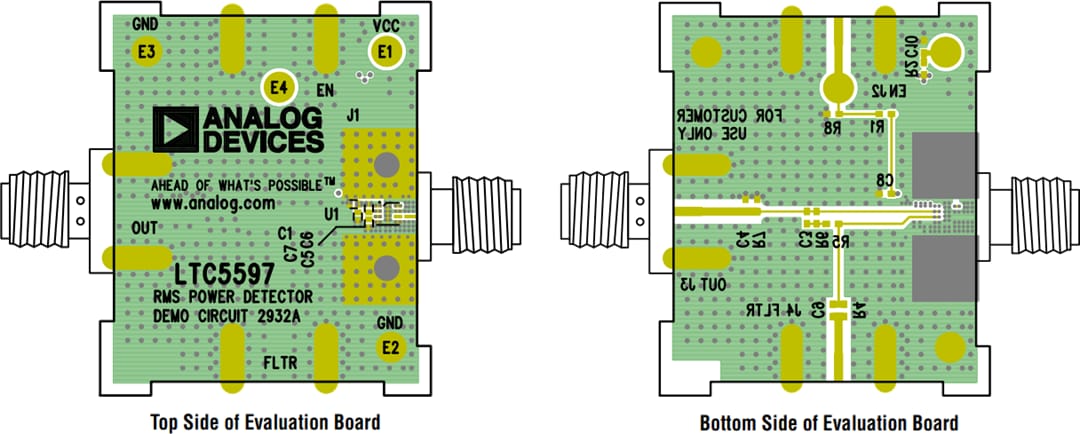

板布局

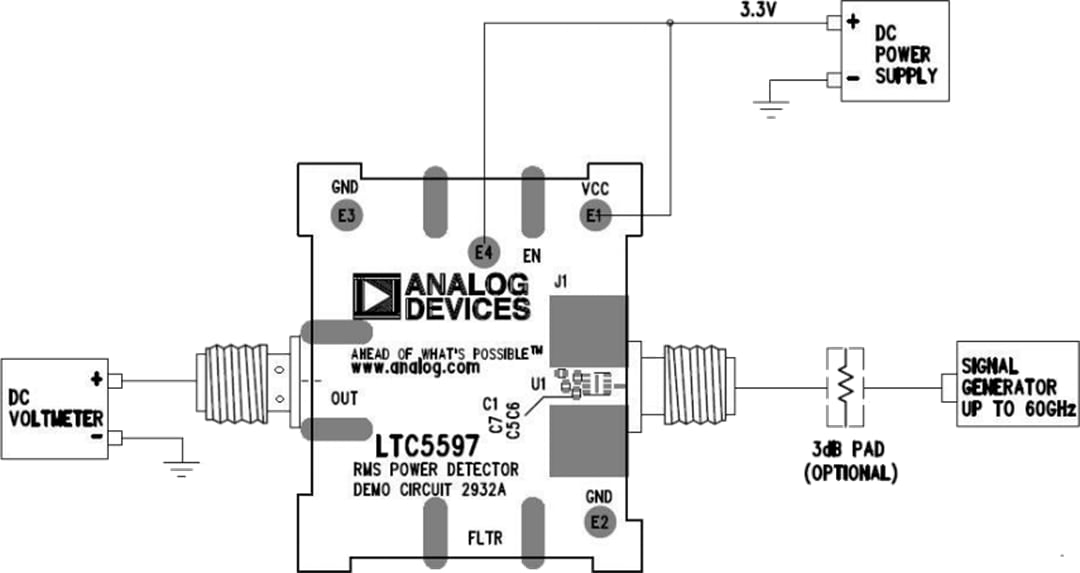

测试设置

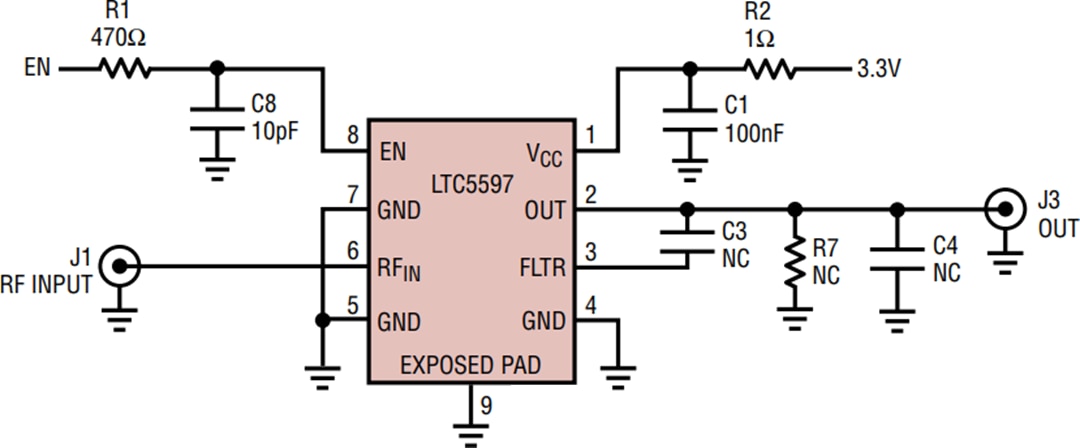

测试电路
发布日期: 2020-08-05
| 更新日期: 2024-10-28
