Analog Devices Inc. LTM4705演示板DC 3051A
Analog Devices Inc. LTM4705演示板DC3051A是用于LTM4705直流-直流μModule®稳压器的评估平台。LTM4705是一款完整的双路5A降压开关模式稳压器，设有集成开关控制器、功率MOSFET、电感器和支持元件。LTM4705的工作输入电压范围为3.1V至20.0V，它支持0.6V至5.5V的输出电压范围，该范围由一个外部电阻器进行设置。该器件的高效设计提供5.0A双连续输出电流。两个通道共享同一时钟，运行180°异相。仅需少量陶瓷输入和输出电容器。
Analog Devices Inc. LTM4705演示板DC3051A预装有LTM4705，采用6.25mm x 7.50mm BGA-63封装。该演示板设计用于将6VIN 至20VIN驱动至双路5A跳线可选输出。该演示板默认在1MHz固定频率下工作，可通过MODE/SYNC引脚在1MHz至3MHz范围内同步。LTM4705演示板可用于强制连续模式或脉冲跳跃模式， 可实现低噪声或Burst Mode®下工作，从而在轻负载条件下实现高效率。
特性
- LTM4705 直流-直流μModule稳压器
- 输入电压范围：6V至20V (VIN)
- 输出电压 (VOUT)
- VOUT12.5V
- VOUT21V
- 最大输出电流：5A (IOUT)
- 效率 (EFF)
- VOUT1：92%
- VOUT2：84.5%
- 开关频率 (fSW)：1MHz

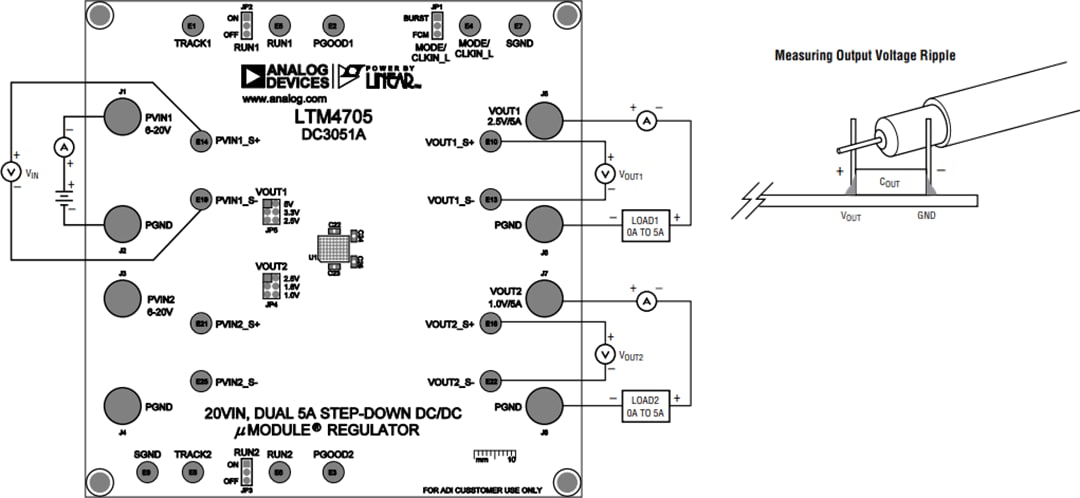

设置示例
发布日期: 2022-01-31
| 更新日期: 2022-03-11
