Analog Devices Inc. EVAL-10BT1L-MCS IEEE 802.3cg SPoE屏蔽

Analog Devices EVAL-10BT1L-MCS IEEE 802.3cg SPoE扩展板是10BASE-TX（传统四对以太网）到10BASE-T1L单对以太网供电 (SPoE) 的媒体转换器扩展板 (MCS)。这些扩展板与SPoE供电设备 (PSE) 和受电设备 (PD) 评估母板兼容 。

EVAL-10BT1L-MCS-AZ屏蔽电源耦合网络适用于10级至14级功率级别。EVAL-10BT1LMCS-BZ屏蔽电源耦合网络适用于15级的更高功率水平，同时与10级至14级兼容。在PSE环境中，电源耦合网络允许在单对以太网线上耦合电源。对于PD，电源耦合网络从电源和数据线的组合中提取电源。

该扩展板包含Analog Devices ADIN1100 、10BASE-T1L PHY和ADIN1200、10BASE-TX PHY，实现系统的以太网数据媒体转换。板载的 LT8301 隔离反激转换器为PHY提供隔离的3.3V电源。

特性

  • 从符合IEEE 802.3cg标准的SPoE电缆注入或接收电力
  • 10BASE-TX至10BASE-T1L数据转换

其他资源

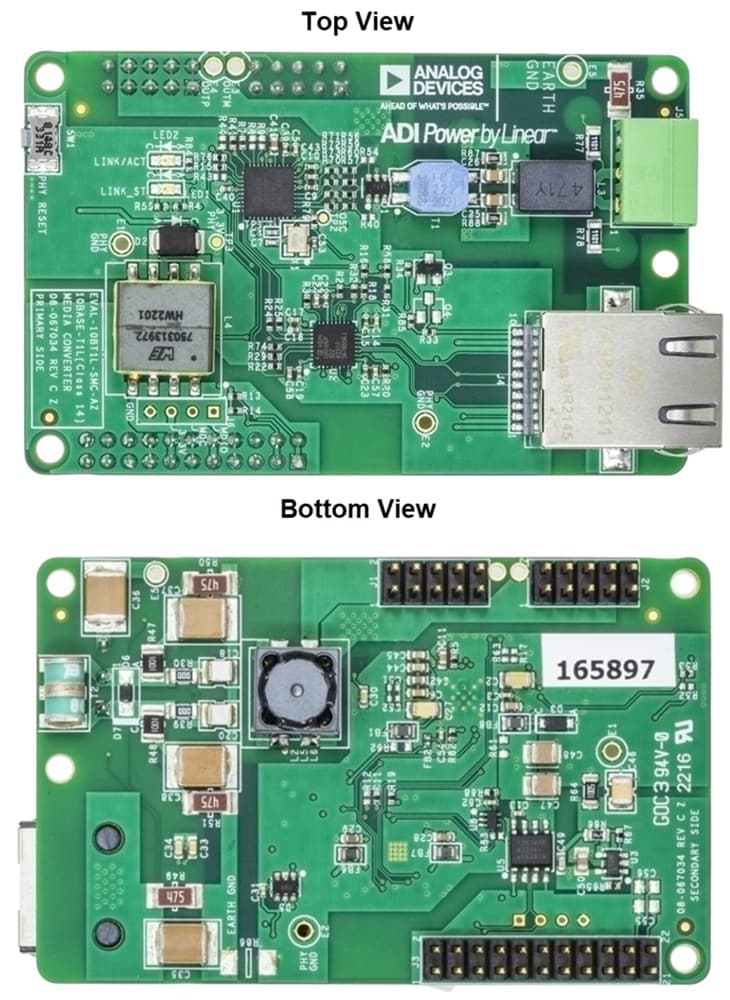

EVAL-10BT1L-MCS-AZ板布局

机械图纸 - Analog Devices Inc. EVAL-10BT1L-MCS IEEE 802.3cg SPoE屏蔽

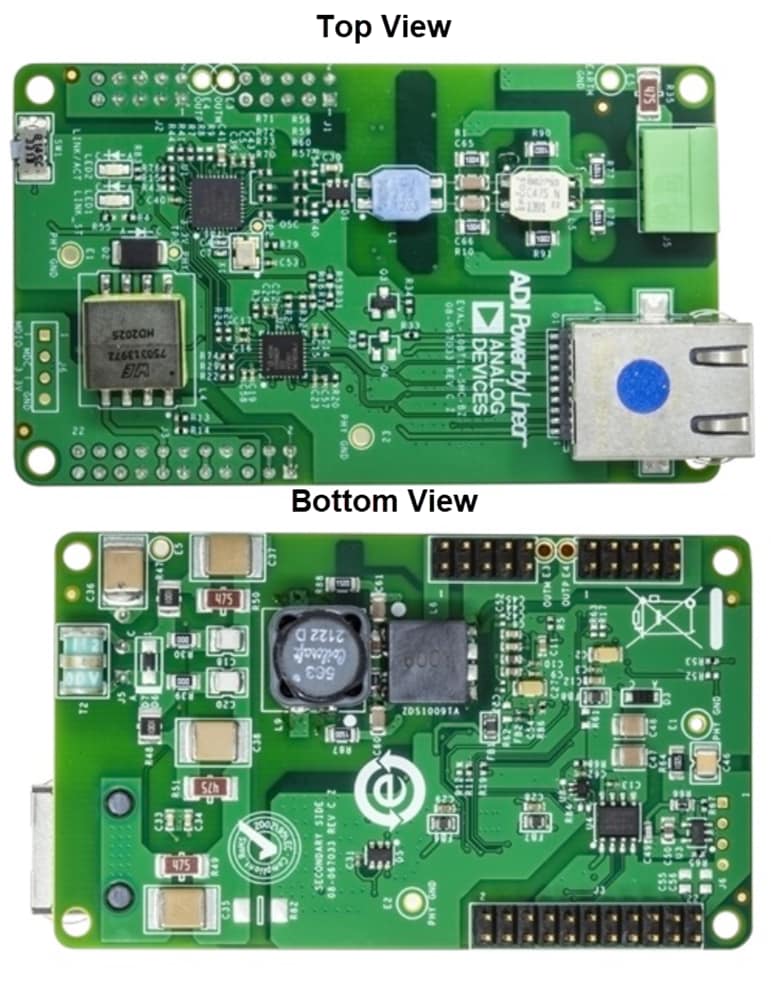

EVAL-10BT1L-MCS-BZ板布局

机械图纸 - Analog Devices Inc. EVAL-10BT1L-MCS IEEE 802.3cg SPoE屏蔽
