Analog Devices Inc. EVAL-ADAQ40xx评估套件
Analog Devices Inc. EVAL-ADAQ40xx评估套件包含EVAL-ADAQ4001PMDZ或 EVAL-ADAQ4003PMDZ外设模块 (Pmod) 板、EVAL-PMD-IB1Z Pmod到现场可编程格栅阵列(FPGA) 夹层卡 ( FMC)，以及通过160引脚FMC连接器连接到系统演示控制器板(EVAL-SDP-CH1Z)的内插器板。
ADAQ4001 µModule和ADAQ4003 µModule将多个通用信号处理和调节模块组合到一个套件中，这些模块包括低噪声全差分模数转换器 (ADC) 驱动器、稳定的参考缓冲区、高分辨率16 位、2Msps逐次逼近寄存器（SAR）、模数转换器 (ADC) 以及实现最佳性能所需的关键无源元器件。
EVAL-ADAQ4001PMDZ 和 EVAL-ADAQ4003PMDZ板载组件包括以下内容：
• ADR4550高精度、缓冲式带隙5.0V电压基准
• 可选ADA4898-1高压、低噪声、低失真、单增益稳定的高速运算放大器
• 可选AD8251可编程增益内置放大器 • LT5400-4四路匹配、低漂移、 电阻器网络
特性
- 功能齐全的Pmod评估板，配备一个Pmod转FMC内插器板。
- 多功能模拟信号调理电路
- 板载基准和ADC驱动器
- 用于对时间和频域进行控制和数据分析的PC软件
- 兼容系统演示平台 (EVAL-SDP-CH1Z)
套件内容
- EVAL-ADAQ4001PMDZ或EVAL-ADAQ4003PMDZ Pmod评估板
- EVAL-PMD-IB1Z Pmod转FMC内插器板
必要设备
- 运行Windows® 10或更高版本的PC
- EVAL-SDP-CH1Z (SDP-H1) 控制器板
- 精度信号源
- 电缆（SMB输入至评估板）
- 标准USB A转Mini-B USB电缆
- 适用于16位/18位测试的带通滤波器 ( 值基于信号频率)

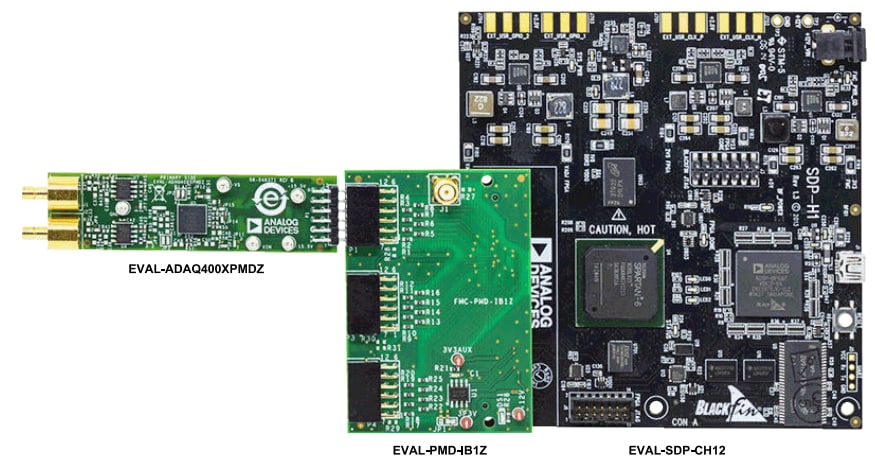

配置

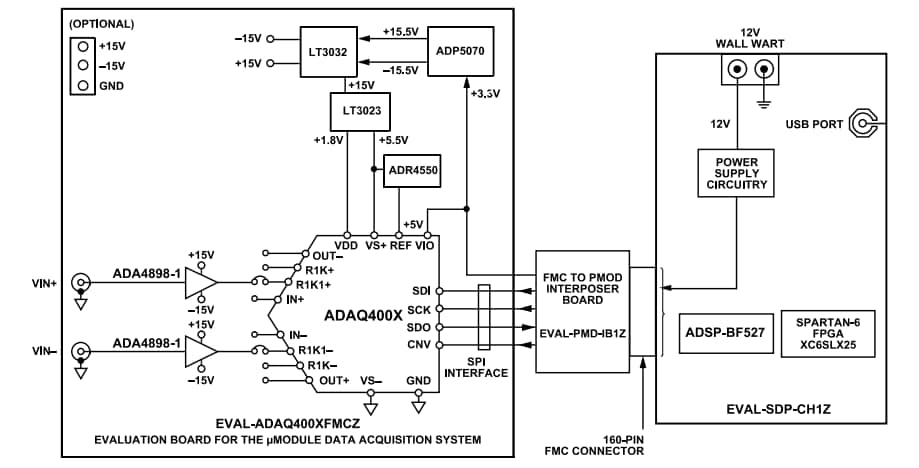

框图
