Analog Devices Inc. EVAL-ADAQ4216-FMCZ评估板

Analog Devices EVAL-ADAQ4216-FMCZ评估板是一个多功能的平台，旨在演示ADAQ4216精确数据采集（DAQ）系统级封装（SiP）的性能。Analog Devices EVAL-ADAQ4216-FMCZ板将关键信号链组件（包括24位ADC、精密参考和低噪声放大器）集成到紧凑的外观尺寸中，简化了高精度测量系统的设计。该板配有FMC连接器，可实现与fpga开发平台无缝连接，以及快速原型设计和评估。EVAL-ADAQ4216-FMCZ支持灵活的输入配置，并包括用户可访问的测试点和插头，便于轻松定制和信号监控。EVAL-ADAQ4216-FMCZ评估板非常适用于工业自动化、仪器仪表和医疗设备等应用，通过降低设计复杂度和提高系统可靠性，可简化精密模拟前端的开发。

特性

  • ADAQ4216 的评估板
  • 板载电压基准和完整电源解决方案
  • 机载时钟源和电位转换器
  • 用于配置和数据分析（时间和频域）的ACE软件
  • 兼容FMC-LPC系统板连接器 Zedboard
  • 可以通过160针FMC连接器直接与Digilent Zedboard连接
  • ADAQ4216 DAQ
    • 16位、2MSPS、接近式转换器（SAR）模数转换器（ADC）
    • 低噪声、高带宽可编程仪表放大器
    • 二阶抗混叠滤波器
    • 低噪声、低失真、高带宽ADC驱动器
    • 1.8V低压差（LDO）稳压器

应用

  • 自动测试设备
  • 机器自动化
  • 过程控制
  • 医疗和工业仪器设备
  • 数字控制回路

套件内容

  • EVAL-ADAQ4216-FMCZ评估板
  • Micro-SD存储器卡（带适配器）包含系统板启动软件和Linux® OS

必要设备

  • 运行Windows® 10或更高版本的个人电脑
  • 带+12V壁式适配器电源的Digilent Zedboard
  • 精密信号源（APx555或APx2722或SR1）
  • SMA电缆（输入到评估板）
  • 标准USB A至Micro-USB电缆

资源

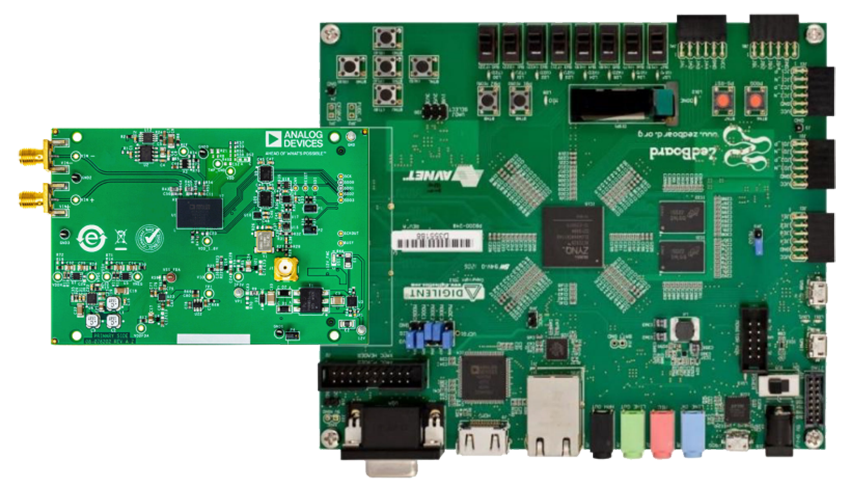

与Zedboard的连接

Analog Devices Inc. EVAL-ADAQ4216-FMCZ评估板

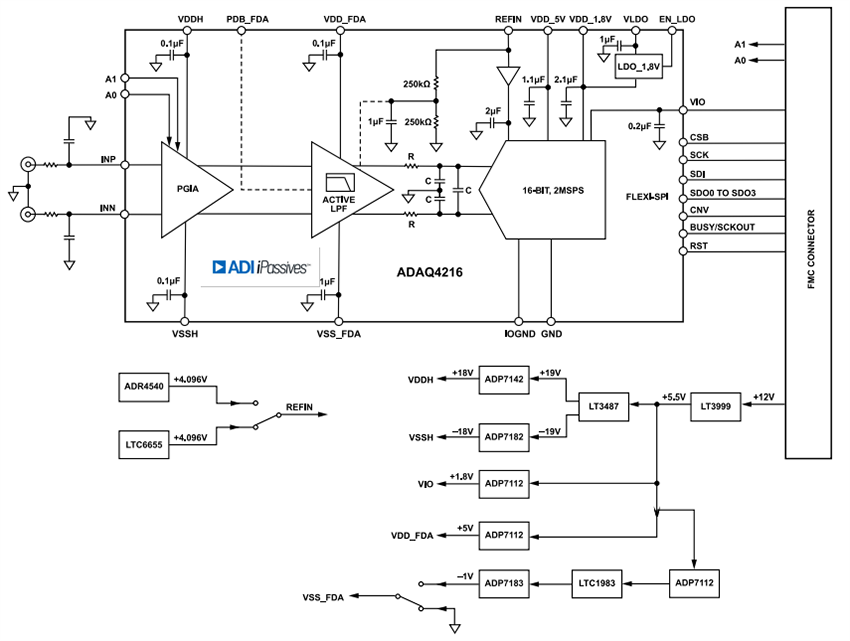

简化框图

框图 - Analog Devices Inc. EVAL-ADAQ4216-FMCZ评估板

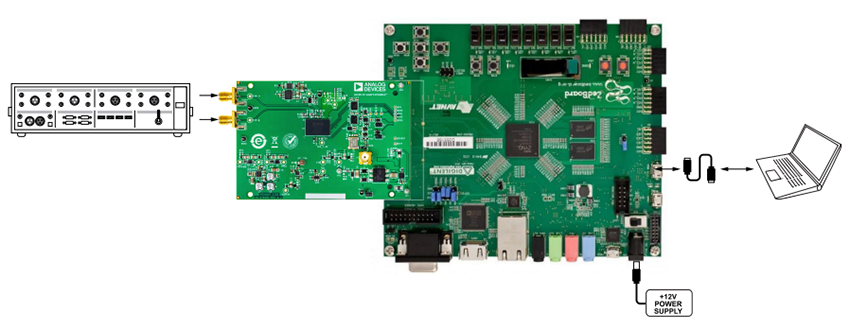

设置

机械图纸 - Analog Devices Inc. EVAL-ADAQ4216-FMCZ评估板
