Analog Devices Inc. EVAL-ADG1206LEBZ/EVAL-ADG1207LEBZ评估板

Analog Devices Inc. EVAL-ADG1206LEBZ/EVAL-ADG1207LEBZ评估板设计用于评估ADG1206L/ADG1207L低电容多路复用器开关IC的功能。ADG1207L由4位二进制地址线A0、A1、A2和A3确定将十六个差分输入之一切换到公共差分输出。ADG1207L根据3位二进制地址线A0、A1和A2将八个差分输入之一切换到公共差分输出。

该评估板采用单列直插式接头，可为现场可编程门阵列 (FPGA) 或微控制器1.2V或1.8V逻辑输入信号提供灵活性。ADI评估板包括SMD引脚电阻器或电容器插座，用于添加无源元件和使能引脚 (EN) 来启用或禁用该器件。该板符合1.2V和1.8V JEDEC标准。

特性

  • 单个直插式接头为现场可编程门阵列 (FPGA) 或微控制器 1.2V或1.8V逻辑输入信号提供灵活性
  • SMD引脚电阻器或电容器插槽，用于添加无源元件
  • SMB连接器插槽为输入和输出信号提供灵活性

必要设备

  • 直流电压源 (VDD/VSS)
  • ±15V（双电源）
  • 可选数字逻辑电源 (VL)
  • 1.1V至1.3V（1.2V逻辑）
  • 1.65V至1.95V（1.8V逻辑）
  • 模拟信号源
  • 测量电压的方法，如数字万用表 (DMM)

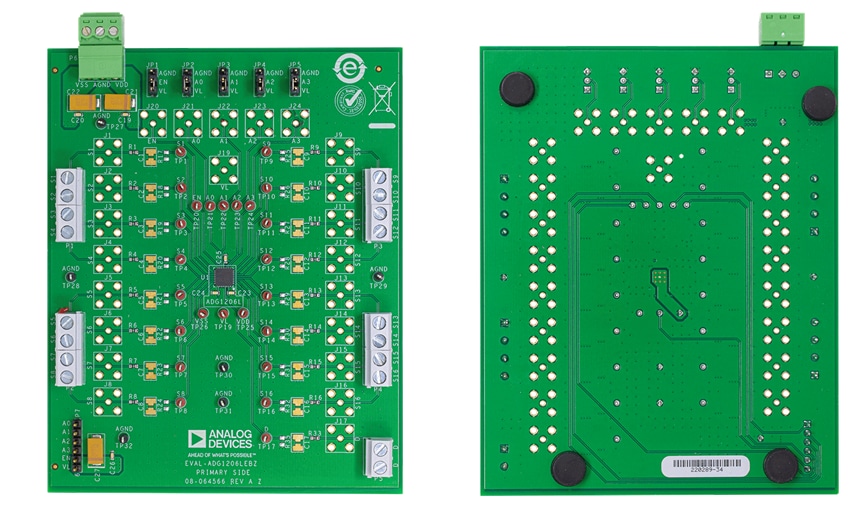

EVAL-ADG1206LEBZ概述

Analog Devices Inc. EVAL-ADG1206LEBZ/EVAL-ADG1207LEBZ评估板

EVAL-ADG1207LEBZ概述

Analog Devices Inc. EVAL-ADG1206LEBZ/EVAL-ADG1207LEBZ评估板
发布日期: 2023-02-14 | 更新日期: 2023-04-03
