Analog Devices Inc. EVAL-ADIN6310 评估套件
Analog Devices推出的EVAL-ADIN6310评估套件用于对具备时间敏感网络(TSN)功能的ADIN6310工业以太网交换机进行性能评估。 Analog Devices Inc. 出品的EVAL-ADIN6310套件中配备了一个6端口时间敏感网络交换机，并提供了灵活的RGMII和SGMII接口。包括六个RGMII端口，通过ADIN1300 PHY支持10Mbps、100Mbps和1Gbps连接，并集成了RJ45连接器和磁性元件。此外，它还提供四个连接到板载SFP屏蔽罩的SGMII端口，用于高速网络。该板通过9V至17V单外部电源高效工作，因此非常适合用于支持TSN的工业和网络应用。
特性
- 6端口TSN开关，带RGMII或SGMII接口
- 六个RGMII端口至10Mbps/100Mbps/1000Mbps ADIN1300 PHY
- RJ45，带集成磁性元件
- 四个SGMII端口，连接到板载SFP屏蔽罩
- 主机接口硬件，搭接跳线
- S/D/Q SPI接口
- 通过RJ45的以太网端口（端口0）
- 通过表面贴装配置电阻器实现PHY搭接
- 默认状态是软件关断端口1至端口5
- 交换机固件通过MDIO管理PHY操作
- 通过S/D/Q SPI接口或端口0访问FMC (LPC)连接器主机端口
- 采用外部9V至17V单电源供电
- GPIO引脚上的LED指示灯
- IEEE 802.1AS时间同步
- 计划流量(IEEE 802.1Qbv)
- 帧抢先(IEEE 802.1Qbu)
- 帧复制和消除，可提高可靠性(IEEE 802.1CB)
- 每流过滤和管制(IEEE 802.1Qci)
- VLAN表控制（重映射、重定优先级）
- IGMP 侦听
- GPIO/定时器控制
应用
- 评估ADIN6310工业以太网交换机
- 配置时间敏感网络(TSN)特性
- 配置冗余特性
- 连接一个或多个以太网交换机
- 定制工业网络设置

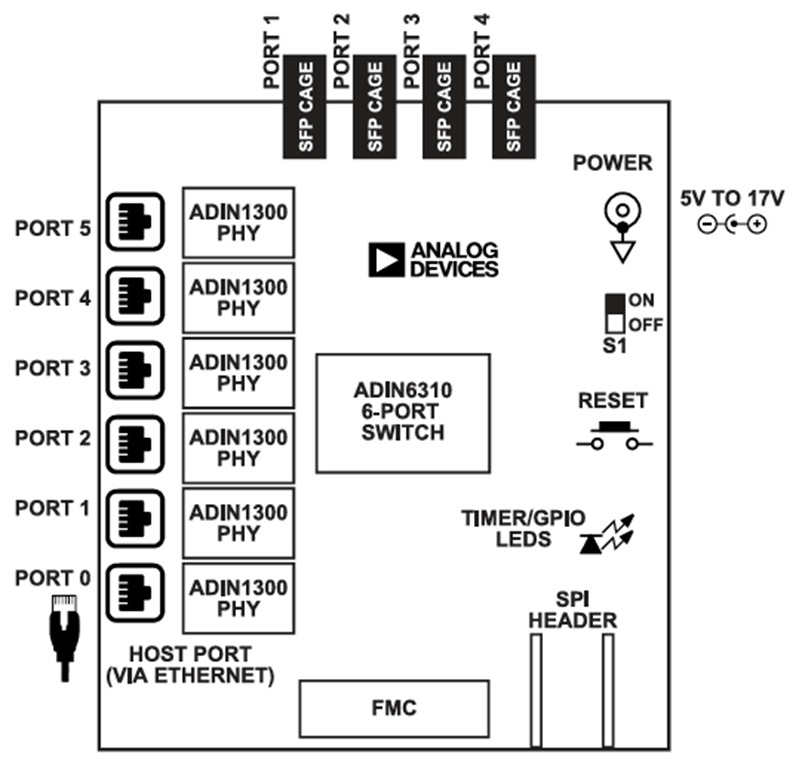

硬件概览
