Analog Devices Inc. EVAL-ADPL83200-IZ 评估板
Analog Devices EVAL-ADPL83200-IZ评估板配备了ADPL83200IS6低损耗PowerPath™控制器。ADPL83200控制器可以自动在单输出主电源和辅助电源之间切换。ADPL83200电路适用于低电流负载。
输入电源电压范围为2.5V至36V。默认情况下，采用MOSFET配置的Analog Devices ADPL83200电路的最大输入电压为18V。ADPL83200电路的电流限制为2A。
特性
- 电源“合路”二极管的极低损耗型替代方案
- 外部组件最少
- 自动切换DC电源
- 简化了采用多个电池时的负载均分
- 低静态电流：11 A
- 适配器电压范围：3V至28V AC/DC
- 电池电压范围：2.5V至28V
- 反向电池保护
- 可驱动用于广泛电流需求的几乎任何尺寸的MOSFET。
- MOSFET栅极保护钳位
- 手动控制输入
- 薄型（1mm）ThinSOT™封装
应用
- 手机
- 笔记本电脑和手持式电脑
- 数码相机
- USB供电外设
- 不间断电源
- 逻辑控制型电源开关
测试设置

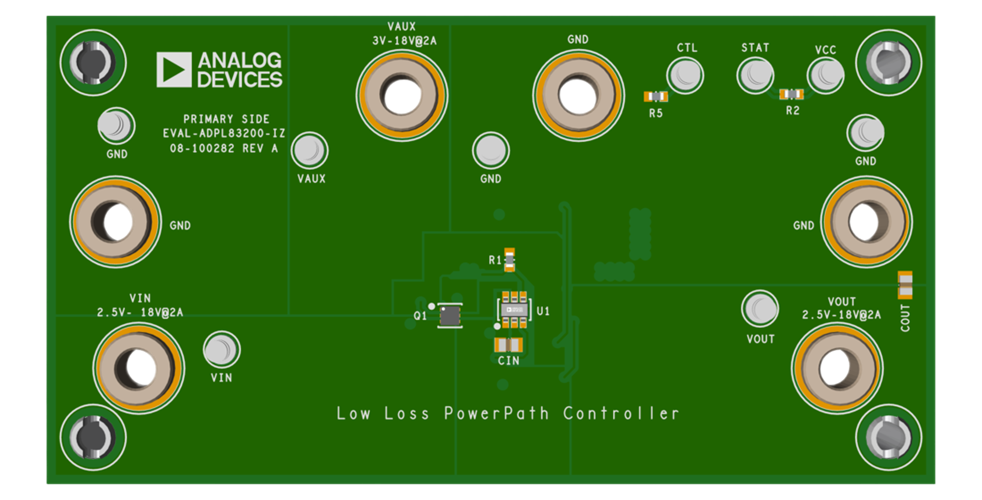

顶部视图

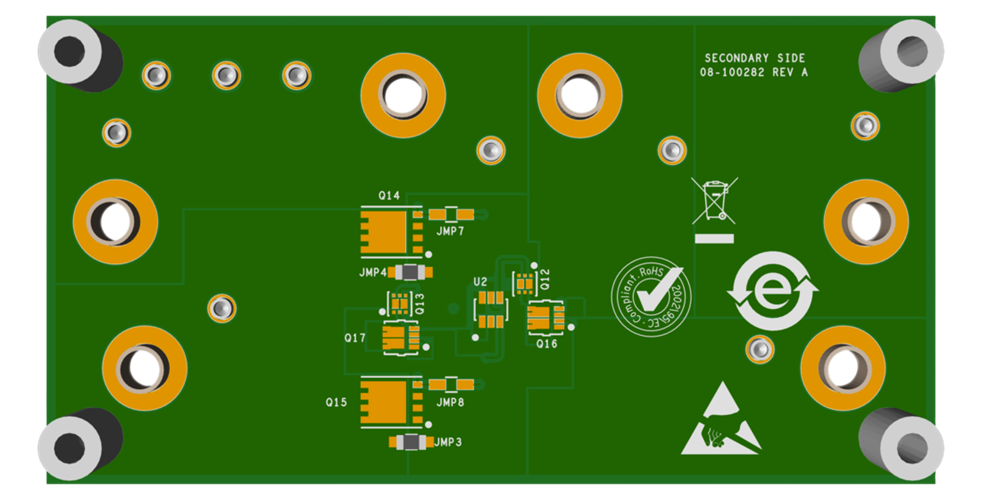

底视图
