Analog Devices Inc. EVAL-HMC994APM5 评估板

Analog Devices EVAL-HMC994APM5评估板采用2层印刷电路板（PCB）结构，由10密尔厚的Rogers 4350B覆铜板制成，安装在铝制散热片上。散热片为器件提供散热，并为PCB提供机械支撑。散热片上的安装孔可与散热板连接，以改善热管理。ADI EVAL-HMC994APM5评估板的RFIN和RFOUT端口配有2.9mm母头同轴连接器，相应的RF走线具有50Ω特性阻抗。

特性

  • 2层Rogers 4350B评估板，带散热片和宽频表面贴装偏置三通电路
  • 末端装接型2.92 mm射频连接器
  • 直通校准路径

应用

  • 测试仪器仪表
  • 军事和空间
  • 光纤

套件内容

  • 带散热片的EV2HMC994APM5

必要设备

  • RF信号生成器
  • RF频谱分析仪
  • RF网络分析仪
  • 10 V、0.5 A电源
  • -1.5 V、100 mA电源

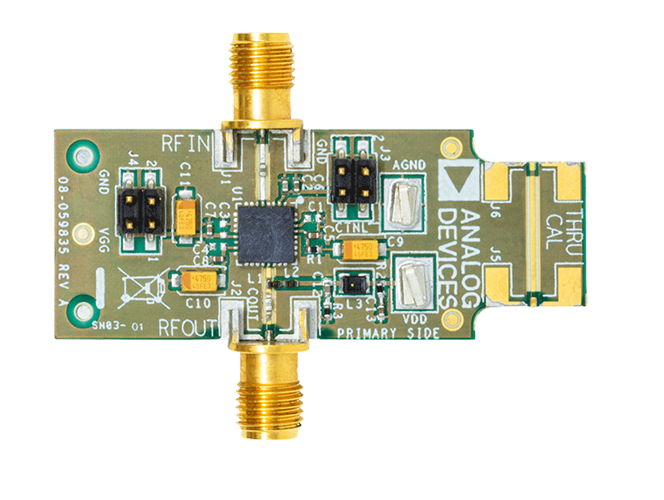

顶部布局

Analog Devices Inc. EVAL-HMC994APM5 评估板

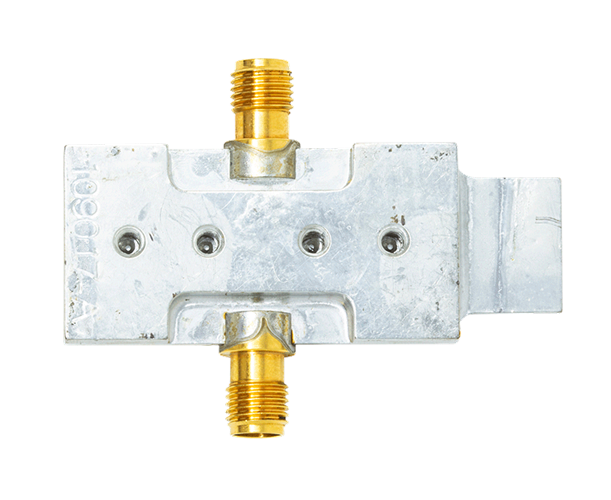

底部布局

Analog Devices Inc. EVAL-HMC994APM5 评估板
