Analog Devices Inc. EVAL-KW4101Z KWIK演示板
Analog Devices EVAL-KW4101Z演示板是一款技术诀窍与综合知识（KWIK）演示板，旨在通过精密积分跨阻抗放大器（TIA）评估电流。该器件可测量TIA暗电流的飞安（fA）级电流，以及通过配套发光二极管（LED）产生的皮安（pA）级信号电流。
Analog Devices EVAL-KW4101Z主要是一个积分电路，带有24pF外部薄膜电容器。一个电压分压电路连接到TIA的非反相输入引脚，其中R1和R2分别为1.27kΩ和1kΩ，由此可将共模输入电压（CMV）设置为2.2V。主电路包含高灵敏度光电二极管，因此被封装在密闭黑箱内，以降低环境光照影响。
EVAL-KW4101Z采用 ADA4351-2 作为积分电路。ADA4351-2是一款紧凑型、单片式、双通道精密可编程增益跨阻抗放大器（PGTIA），为在宽动态范围内精确测量微小电流提供了突破性解决方案。
ADA4351-2可以使用2.7V至5.5V的电源电压工作。给它供电很方便，可以用单个5V电源由 ADALM2000 给它供电，提高在不同设置中的可用性。它还被配置为接收来自ADALM2000信号生成器的信号。
特性
- 可通过ADA4351-2快速测量来自光电二极管的输入电流
- 所含的LED可在光照模式配置中测量pA，在暗模式配置中测量fA
- 该电路封装于黑盒中，以降低其对环境光照条件的敏感度
- 即插即用于ADALM2000学习模块
应用
- 精密电流到电压（I到V）转换
- 可编程增益跨阻抗放大器
- 光电探测器接口和放大
- 光学网络设备
- 光学功率测量
- 仪器仪表 - 光谱和色谱
- 精密数据采集系统（DAQ）
套件内容
- EVAL-KW4101Z 评估板
- 黑盒封装

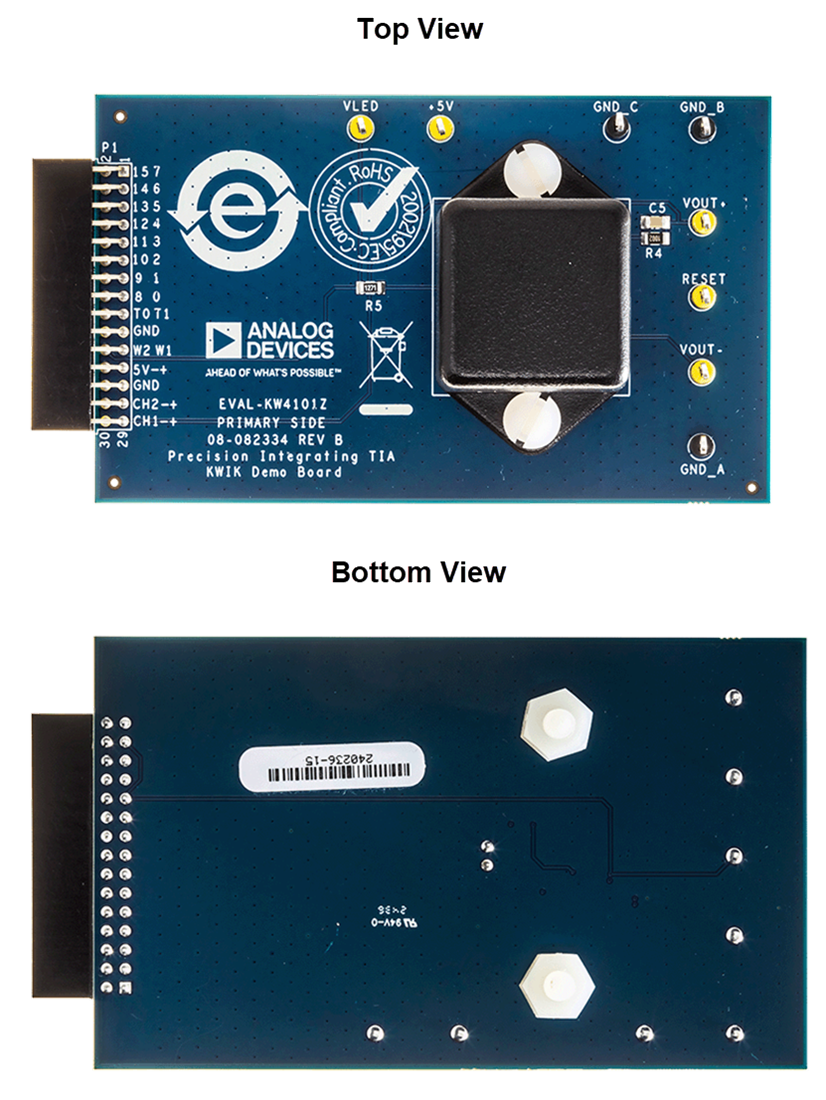

板布局
发布日期: 2025-06-02
| 更新日期: 2025-06-11
