Analog Devices Inc. EVAL-LTC6563TQFN-EZKIT演示套件
Analog Devices Inc. EVAL-LTC6563TQFN-EZKIT演示套件基于具有输出多路复用功能的LTC6563四通道跨阻抗放大器 (TIA)。该套件包括SDP-K1控制器板，装有四个单个400nm至1100nm APD，可实现TIA功能光学测试。APD与TIA进行直流耦合，方便快速输出多路复用和通道切换。
LTC6563具有20KΩ跨阻抗增益和90uA线性输入电流范围，非常适合用于采用抗雪崩光电二极管 (APD) 的LIDAR接收器。LTC6563采用紧凑的3mm x 5mm 24引脚无引线QFN封装，该封装设有裸露焊盘，可进行热管理并实现低电感。
ADI EVAL-LTC6563-TQFN板支持使用外部实验室脉冲发生器进行电气测试，作为实施小板修改的输入电流脉冲。EVAL-LTC6563-TQFN设计用于将时域测量显示在50Ω系统中。

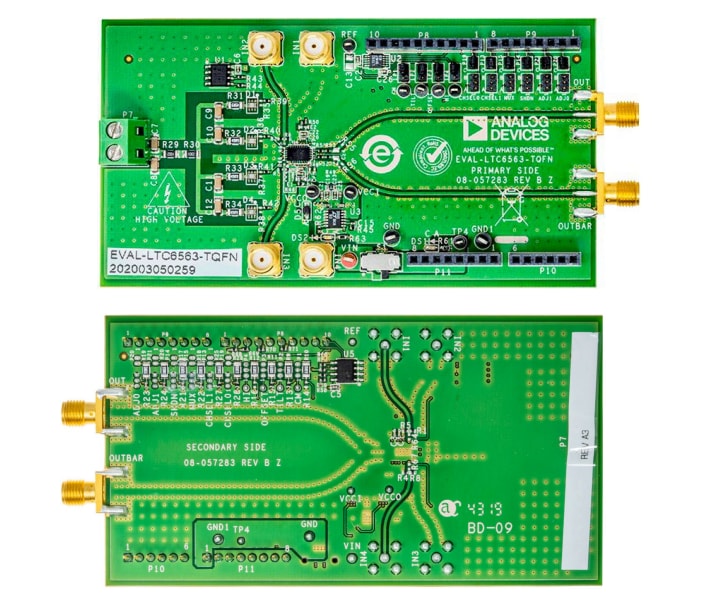

PCB布局

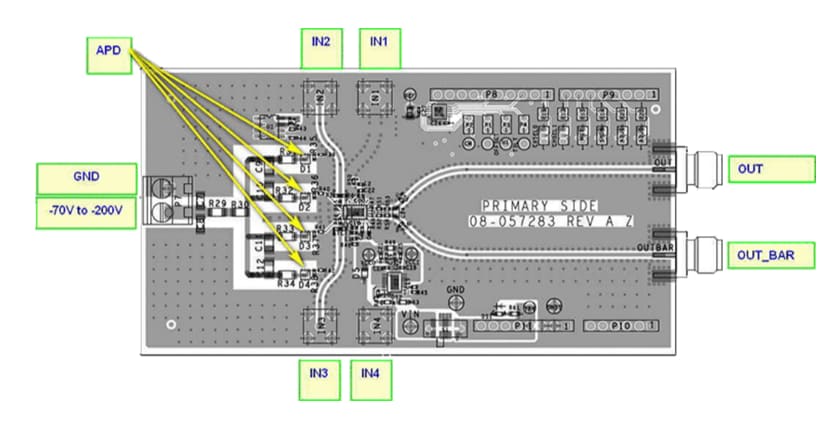

接线图
发布日期: 2022-08-17
| 更新日期: 2022-08-23
