Analog Devices Inc. EVAL-ADXRS453Z和EVAL-ADXRS453Z-V评估板
Analog Devices Inc. EVAL-ADXRS453Z和EVAL-ADXRS453Z-V评估板是简单的分线板，可以将ADXRS453数字输出陀螺仪轻松连接到现有系统中。EVAL-ADXRS453Z评估板设有采用SOIC封装、用于偏航角速度（Z轴）检测的ADXRS453。EVAL-ADXRS453Z-V评估板设有采用垂直贴装封装 (VMP)、用于俯仰、滚动或偏航轴检测的ADXRS453。在需要多轴检测的应用中，创新的VMP无需以90°安装的其他电路板，显著简化了装配。
得益于小尺寸和坚固的PCB，EVAL-ADXRS453Z和EVAL-ADXRS453Z-V评估板对电路或陀螺仪的性能影响极小，因此这些评估板非常适合用于在现有系统中评估ADXRS453。请注意，ADXRS453需要通过SPI进行数字通信。
EVAL-ADXRS453Z或EVAL-ADXRS453Z-V评估板不包括与ADXRS453陀螺仪通信所需的外部主处理器。固件必须由用户从外部提供。如果需要包含处理器的评估套件，则Analog Devices Inc.可以提供EVAL-ADXRS453Z-M惯性传感器评估系统。
特性
- 可以简单演示ADXRS453 ±300°/s数字输出陀螺仪
- EVAL-ADXRS453Z：采用SOIC_CAV-16表面贴装封装的ADXRS453
- EVAL-ADXRS453Z-V：采用LCC_V-14垂直贴装封装的ADXRS453
- 紧凑的1.3" x 1.3" (33mm x 33mm) PCB外形
- 对所有ADXRS453引脚进行分线
- 低冲击PCB，对评估系统的影响极小

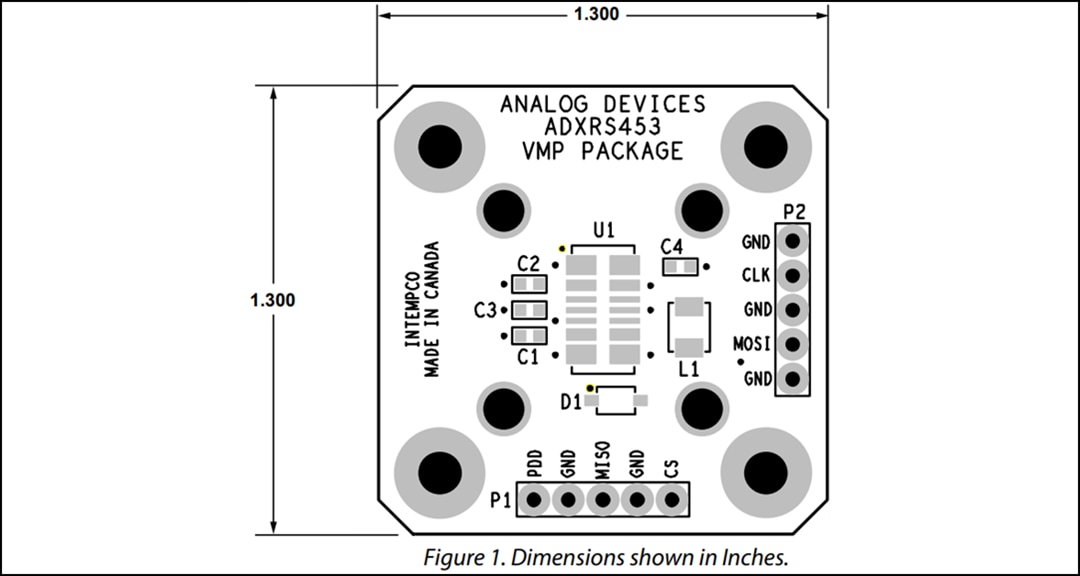

EVAL-ADXRS453Z-V评估板布局
