Analog Devices Inc. fido2100工业级以太网交换机
Analog Devices fido2100工业级以太网交换机是托管型3端口以太网交换机，旨在为工业以太网添加容错和同步功能。借助fido2100工业级以太网交换机，设计人员可以为任何嵌入式工业以太网解决方案添加低延迟、时间同步和冗余功能。fido2100工业级以太网交换机支持设备级环网 (DLR) 和IEEE-1588协议。DLR和1588v2协议均可将配套通信控制器的处理要求将至最低。
fido2100工业级以太网交换机可采用环形配置运行，具有单点容错功能。借助DLR协议，可在环网中对故障进行检测、管理和恢复。基于信标的DLR和备份节点监控器之类的功能可以片上方式执行。使用1588v2协议时，透明时钟会解决网络延迟或抖动问题，并且可以在无需处理器干预的情况下同步器件。
特性
- IEEE 802.3
- 10/100Mbps，半/全双工
- 全双工流量控制
- 半双工背压流量控制
- 广播/组播风暴保护
- IEEE 1588 V2
- 普通时钟硬件协助
- 端到端透明时钟
- DLR信标
- 能够处理信标100ms到100μs的信标
- 可自动生成信标帧以供监管
- 直通转发
- 直通转发技术最大限度地缩短延迟以实现高性能控制
- 适合CIP运动等应用
- 基于IP差分服务代码点 (DSCP) 的服务质量 (QoS)
- 每端口4个优先队列
- 对单播/组播通信流量进行入站过滤
- 对2个外部端口进行256项动态单播MAC学习和过滤
- 每个端口128个128字节缓冲区
- 针对2个外部端口的统计数据计数器
- 支持的网络拓扑：
- 分层星形，具有任一外部端口
- 菊花链/混合式菊花链分层星形
- DLR介质冗余，提供对单个容错环网协议的硬件支持
- 交换机和DLR协议管理软件
- 完整的工业温度范围：-40ºC至+85ºC

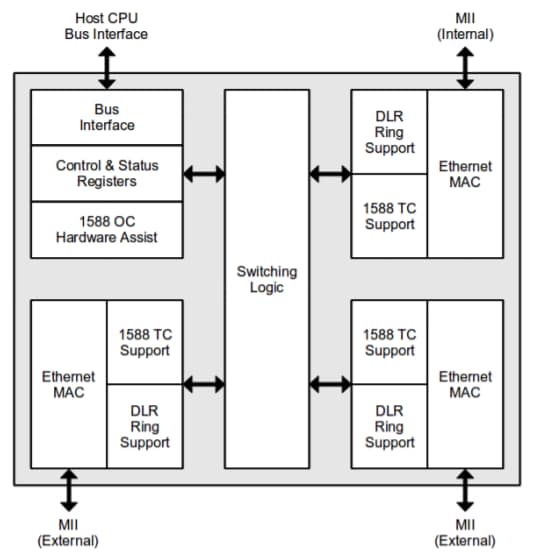

框图
