Analog Devices Inc. HMC292A GaAs MMIC双平衡混频器
Analog Devices HMC292A GaAs MMIC双平衡混频器是一款微型无源GaAs MMIC双平衡混频器，可用作14GHz至32GHz范围内的上变频器或下变频器。该片上平衡-不平衡变换器提供出色的隔离性能， HMC292A混频器无需外部元件或直流偏置。所有数据均采用50Ω测试夹具中的芯片测得，该夹具通过直径为0.076mm（0.003英寸）、最小长度小于0.31mm（<0.012英寸）的焊线连接。这些应用包括微波点对点无线电、lmds和satcom。>
特性
- 输入IP3：20dB（典型值，14GHz至30GHz时）
- 转换损耗：典型值9dB（14GHz至30GHz时）
- 宽IF频率范围：直流至8GHz
- LO至射频隔离：46dB（典型值）
- LO至IF隔离: 34dB（典型值）
- RF回波损耗为10dB（典型值）
- LO回波损耗：9dB（典型值）
- 无源：无需直流偏置
- 封装选项：
- 12引脚、3mm x 3mm LCC
- 7焊盘裸片
- 符合RoHS指令
应用
- 微波和甚小孔径终端 (VSAT) 无线电
- 测试设备
- 点对点无线电
- 本地多点分配业务 (LMDS)
- 军事
- 电子战 (EW)
- 电子对抗 (ECM)
- 指挥、控制、通信和情报 (C3I)

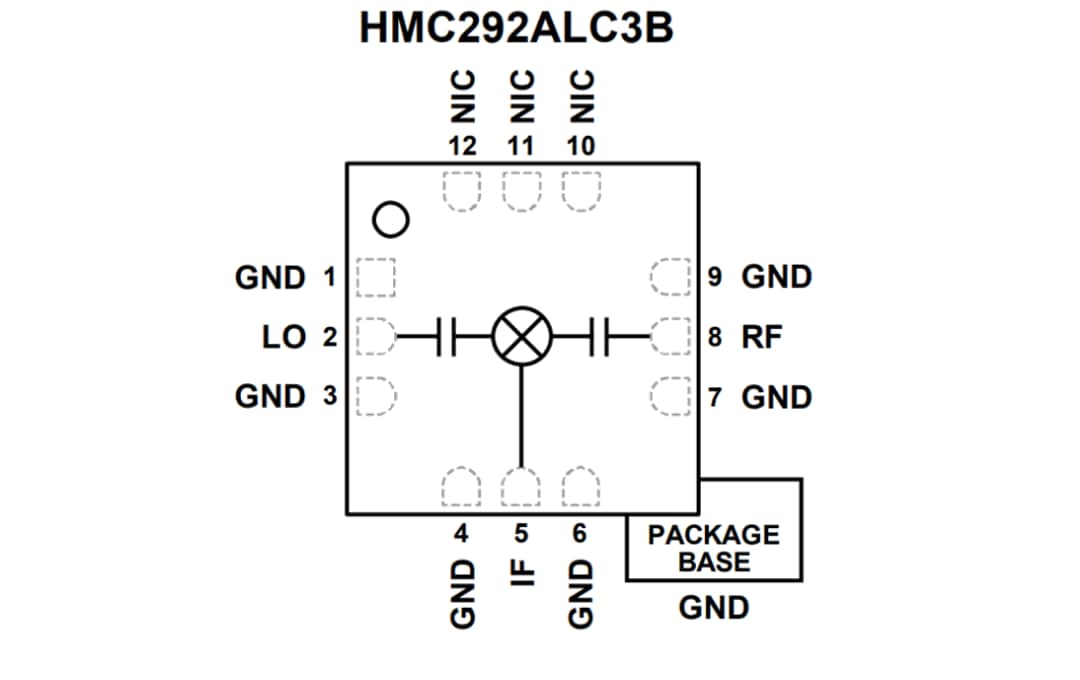

引脚配置 (LCC)

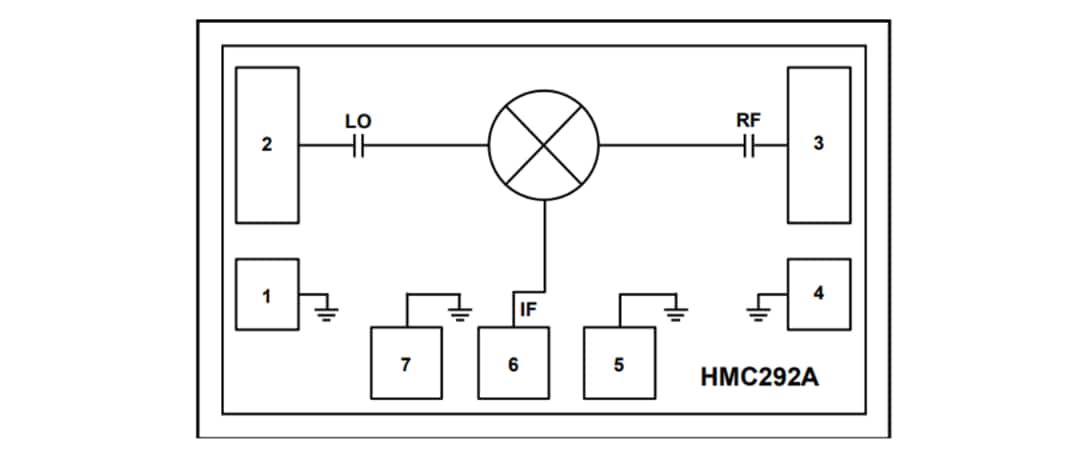

引脚配置（裸片）

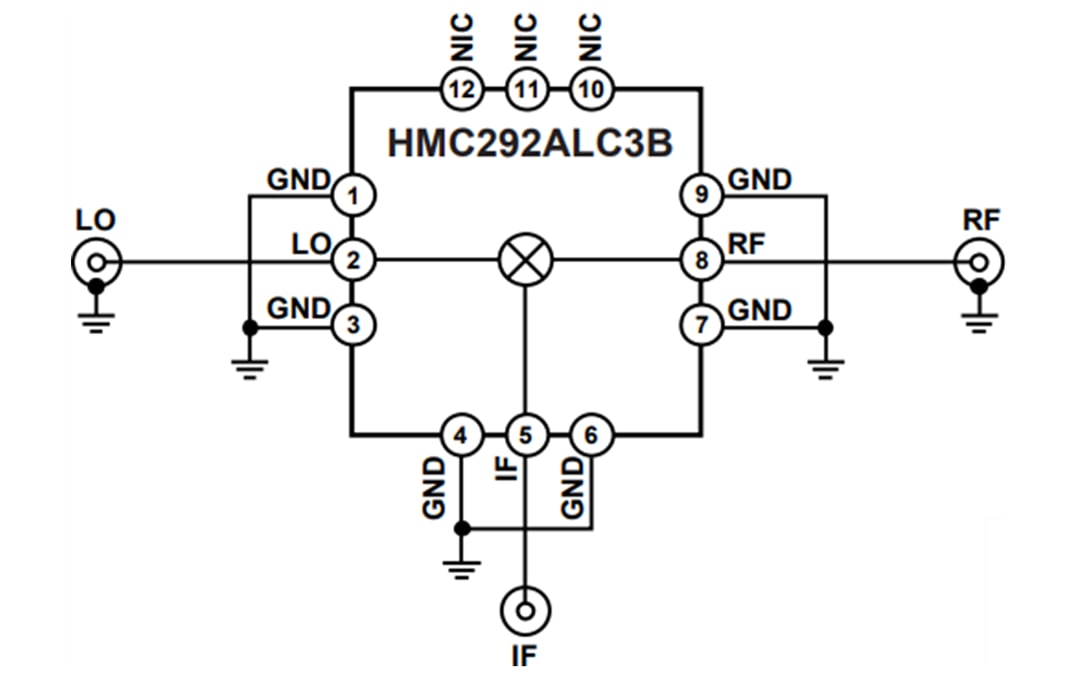

应用电路 (LCC)

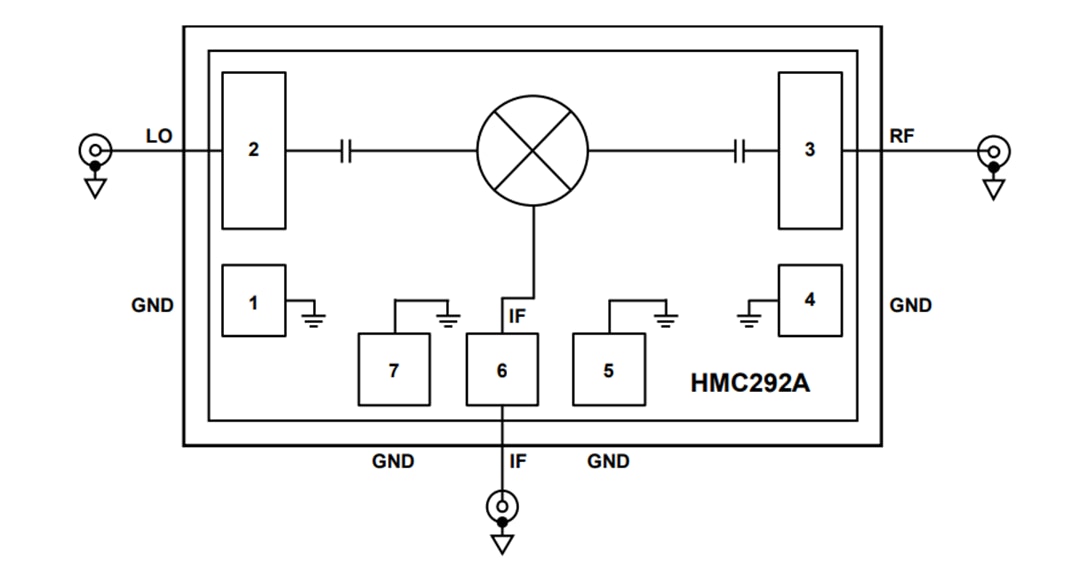

应用电路（裸片）
发布日期: 2017-12-29
| 更新日期: 2022-05-12
