Analog Devices Inc. HMC8191和HMC8193 I/Q混频器

Analog Devices HMC8191和HMC8193 I/Q混频器的频率范围为2.5GHz至26.5GHz，采用表面贴装封装，以便用于标准表面贴装工艺。与芯片和导线组装工艺或芯片和导线组合相比，这样可实现更具成本效益的解决方案。HMC8191可实现大于20dBc的镜像抑制。由于镜像抑制超过20dBc，因此无需对镜像进行滤波，从而降低了整体的系统复杂性和成本。

HMC8191和HMC8192的中频 (IF) 范围为直流至5GHz。HMC8193的中频 (IF) 范围为直流至3.5GHz。宽IF范围支持更大的中频 (IF) 选择性，从而防止杂散电平并传递更宽的带宽信号。

其他资源

特性

  • 无源宽带I/Q混频器
  • HMC8191/2：RF和LO范围：6GHz至26.5GHz
  • HMC8193：RF和LO范围：2.5GHz至8.5GHz
  • HMC8191/2：宽IF带宽：直流至5GHz
  • HMC8193：宽IF带宽：直流至4GHz
  • 单端RF、LO和IF
  • 转换损耗：9dB（典型值）
  • 镜像抑制：25dBc（典型值）
  • HMC8191/2：噪声系数：14dB（典型值）
  • HMC8193：噪声系数：15dB（典型值）
  • 输入IP3（下变频器）：HMC8193：20dBmHMC8191/2：24dBm（典型值）
  • 输入P1dB压缩点（下变频器）：HMC8191/2：15dBm（典型值）
  • 输入P1dB压缩点（下变频器）：HMC8193：13dBm（典型值）
  • 输入IP2：HMC8191/2：55dBm（典型值）
  • 输入IP2：HMC8193：58dBm（典型值）
  • LO至RF隔离：HMC8191/2：40dB（典型值）
  • LO至RF隔离：HMC8193：48dB（典型值）
  • LO至IF隔离：HMC8191/2：40dB（典型值）
  • LO至IF隔离：HMC8193：38dB（典型值）
  • RF至IF隔离：HMC8191/2：20dB（典型值）
  • RF至IF隔离：HMC8193：22dB（典型值）
  • 幅度平衡：±0.5dB（典型值）
  • 相位平衡（下变频器）：±5°（典型值）
  • RF回波损耗：HMC8191/2：15dB（典型值）
  • RF回波损耗：HMC8193：13dB（典型值）
  • LO回波损耗：HMC8191/2：15dB（典型值）
  • LO回波损耗：HMC8193：13dB（典型值）
  • IF回波损耗：HMC8191/2：15dB（典型值）
  • IF回波损耗：HMC8193：18dB（典型值）
  • 裸露焊盘、4mm×4mm、24引脚陶瓷LCC封装

应用

  • 测试与测量仪器仪表
  • 军事、航空航天和国防应用
  • 微波点对点基站

视频

框图

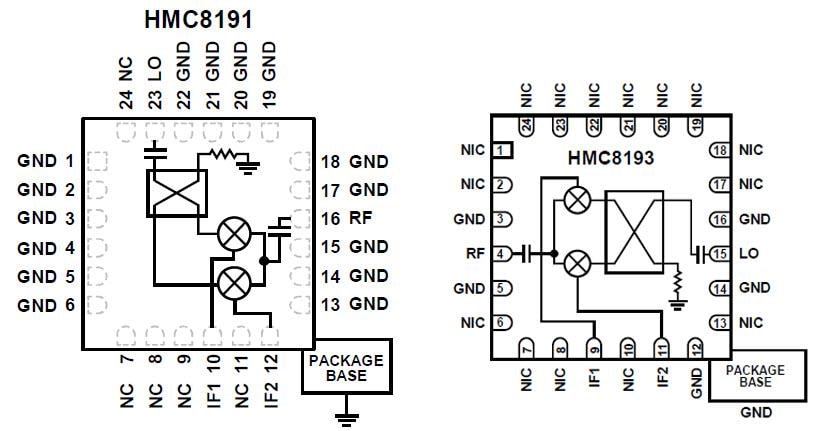

框图 - Analog Devices Inc. HMC8191和HMC8193 I/Q混频器
