Analog Devices Inc. HMC8342 x2有源宽带倍频器

Analog Devices Inc. HMC8342 x2有源倍频器是一款GaAs（砷化镓）MMIC（单片微波集成电路），设计用于5dBm信号驱动时提供15dBm典型输出功率。输出频率范围为22GHz至42GHz，在输出端测量的输入基波和三阶谐波隔离为-23dBc和-20dBc，输出频率为30GHz。HMC8342非常适合用于点对点和VSAT无线电的LO（本地振荡器）乘法器链，与传统设计相比，减少了元件数量。

Analog Devices Inc. HMC8342 x2有源倍频器采用16端子陶瓷无引线芯片载体 (CLCC) 封装，集成散热片。

特性

  • 5dBm输入功率驱动
  • 频率范围
    • 输入：11GHz至21GHz
    • 输出：22GHz至42GHz
  • 输出功率
    • RFIN：14dBm（11GHz时）
    • RFIN：15dBm（16GHz时）
    • RFIN：10dBm（21GHz时）
  • 基本输入频率隔离：-23dBc（30GHz 时）
  • 输入频率三次谐波隔离：-20dBc（30GHz时）
  • 回波损耗
    • -10dB输入
    • -13dB输出
  • 工作温度范围：-40°C至+85°C
  • 6.0mm x 6.0mm CLCC_HS-16封装

应用

  • 时钟生成
  • 点对点和甚小孔径终端 (VSAT) 无线电
  • 测试仪器仪表
  • 军事和太空

框图

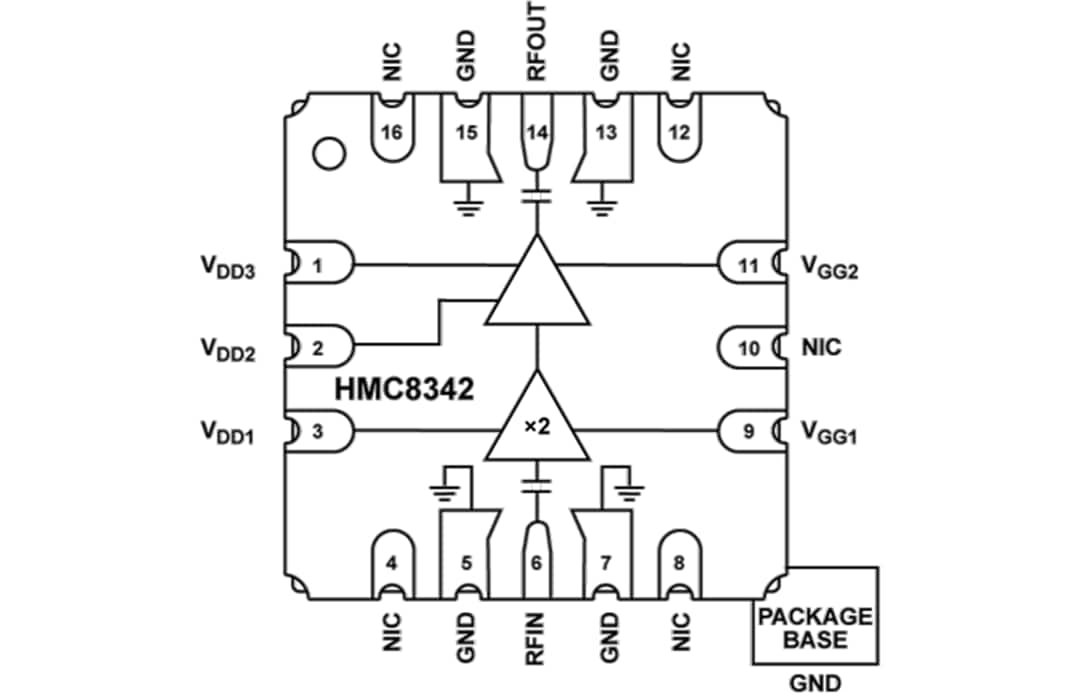

框图 - Analog Devices Inc. HMC8342 x2有源宽带倍频器

封装外形

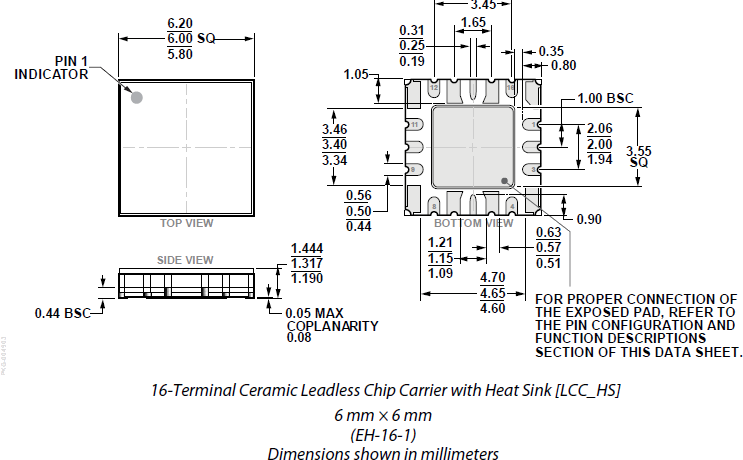

机械图纸 - Analog Devices Inc. HMC8342 x2有源宽带倍频器
发布日期: 2021-07-09 | 更新日期: 2022-03-11
