Analog Devices Inc. HMC8413低噪声放大器

Analog Devices Inc. HMC8413低噪声放大器是一款砷化镓 (GaAs)、单片微波集成电路 (MMIC)、假晶高电子迁移率晶体管 (pHEMT)、低噪声宽带放大器，工作频率范围为 0.01GHz至9GHz。

HMC8413的典型增益为19.5dB，典型噪声系数为1.9dB。该器件在0.01GHz至7GHz频率范围内的典型输出三阶交调截点 (OIP3) 为35dBm，在5V电源电压下仅需95mA电流。该低噪声放大器在0.01GHz至7GHz频率范围内的饱和输出功率 (PSAT) 为22dBm（典型值），因此可用作许多 Analog Devices, Inc.平衡、同相/正交 (I/Q) 或镜像抑制混频器的本地振荡器 (LO) 驱动器。

HMC8413还具有内部匹配至50Ω的输入和输出，因此非常适合用于基于表面贴装技术 (SMT) 的大容量微波无线电应用。HMC8413采用符合RoHS指令的2mm × 2mm、6引脚LFCSP封装。

特性

  • 低噪声系数：0.01GHz至7GHz时为1.9dB（典型值）
  • 单正电源（自偏置）
  • 高增益：19.5dB（典型值，0.01GHz至7GHz时）
  • 高OIP3：35dBm（典型值，0.01GHz至7GHz时）
  • 符合RoHS指令的2mm × 2mm、6引脚LFCSP封装

应用

  • 测试仪器
  • 军用通信
  • 军用雷达
  • 电信

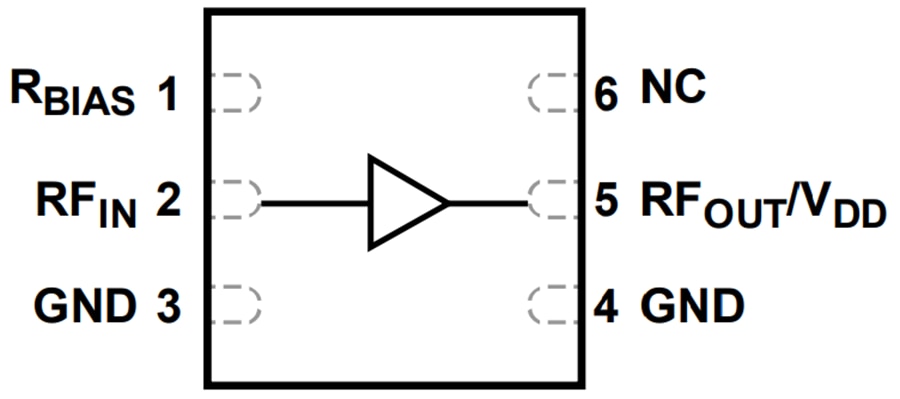

功能框图

框图 - Analog Devices Inc. HMC8413低噪声放大器
