Analog Devices Inc. HMC908A GaAs MMIC I/Q下变频器
Analog Devices Inc. HMC908A GaAs MMIC I/Q下变频器是一款砷化镓单片微波集成电路同相/正交下变频器，采用符合RoHS指令的紧凑封装。HMC908A优化用于点对点和点对多点微波无线电应用，在9GHz至12GHz输入射频频率范围内工作。HMC908A支持8.5GHz至15.5GHz的LO输入频率和直流至3.5GHz的IF输出频率。
HMC908A提供11dB的小信号转换增益，噪声系数为2dB，100MHz时的镜像抑制为25dB。HMC908A在低噪声放大器 (LNA) 之后使用镜像抑制混频器，该混频器由本地振荡器 (LO) 缓冲放大器驱动。借助镜像抑制混频器，LNA之后不再需要使用滤波器，并且消除了镜频下的热噪声。该器件具有I/Q混频器输出，需要借助一个外部90°混合型器件来选择所需边带。HMC908A是混合式镜像抑制混频器下变频器组件的替代方案，但外形显著减小，且可以使用表面贴装制造技术，无需线焊。
HMC908A下变频器采用紧凑的4.9mm × 4.9mm、32引脚陶瓷LCC（无引线芯片载体）封装。
特性
- 射频 (RF) 范围：9GHz至12GHz
- 中频 (IF) 输出：直流至3.5GHz
- 本地振荡器 (LO) 输入：8.5GHz至15.5GHz
- LO至射频隔离：46dB（典型值）
- LO至IF隔离：26dB（典型值）
- 转换增益：IFOUT = 100MHz时为11dB（典型值）
- 镜像抑制：IFOUT = 100MHz时为25dB（典型值）
- 工作温度范围：-40°C至+85°C
- 最高结温 (TJ)：175°C
- 湿度灵敏性等级 (MSL)：MSL3（基于IPC/JEDEC J-STD-20）
- 封装类型：陶瓷LCC-32
- 封装尺寸：4.9mm × 4.9mm
- 符合RoHS指令
应用
- 点对点无线电
- 点对多点无线电和甚小孔径终端 (VSAT)
- 军用雷达和电子情报 (ELINT)
- 卫星通信
- 海事和移动无线电
- 测试设备和传感器

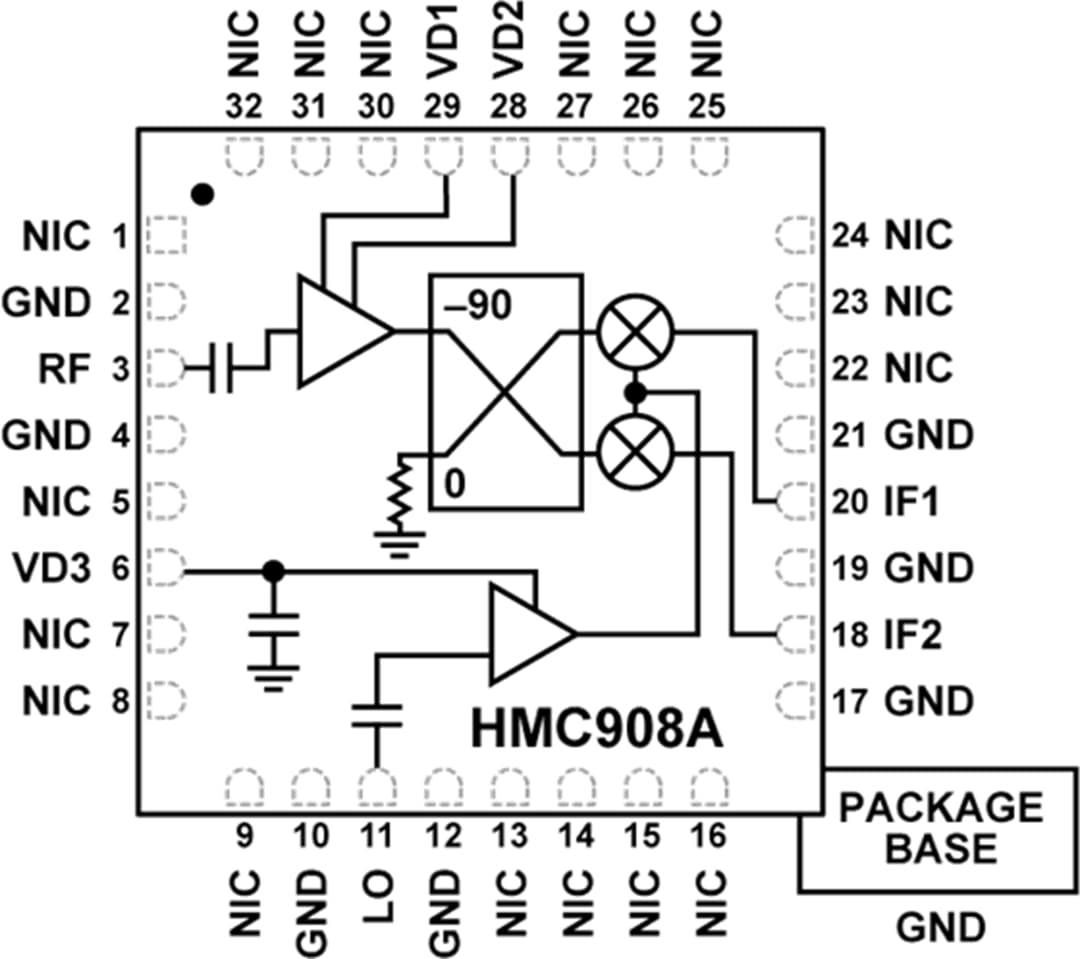

框图

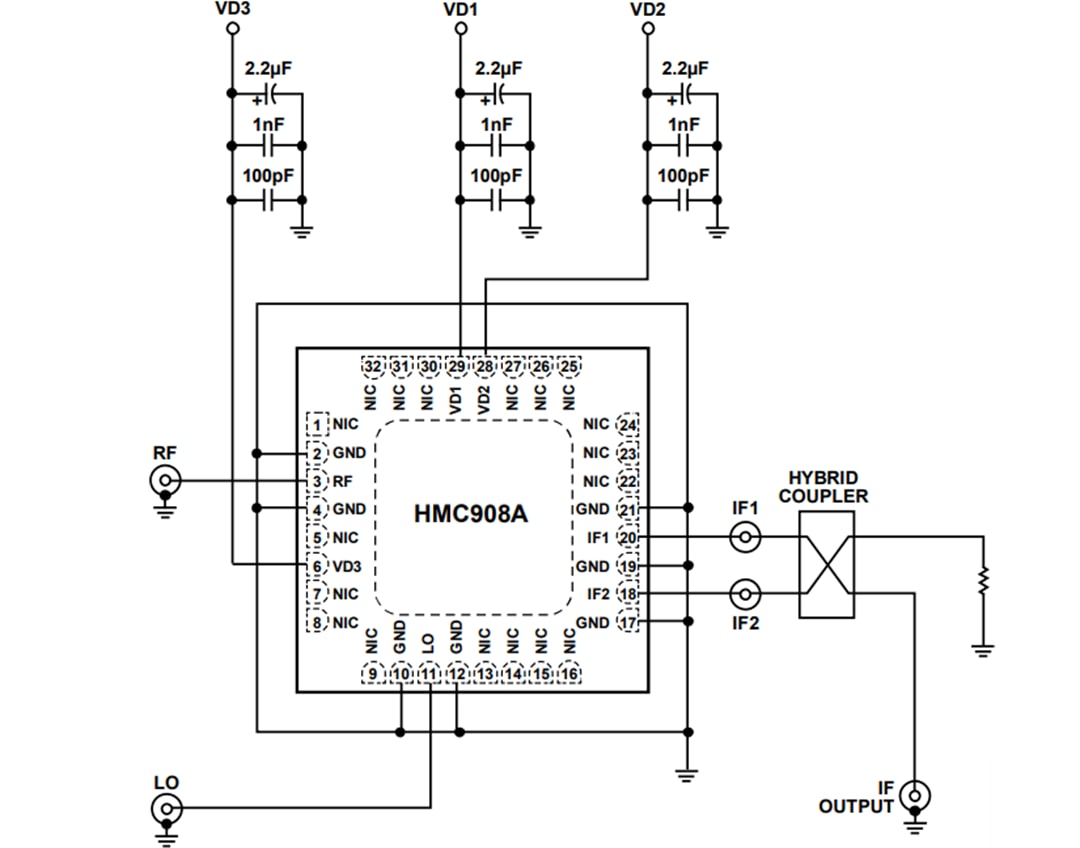

典型应用电路

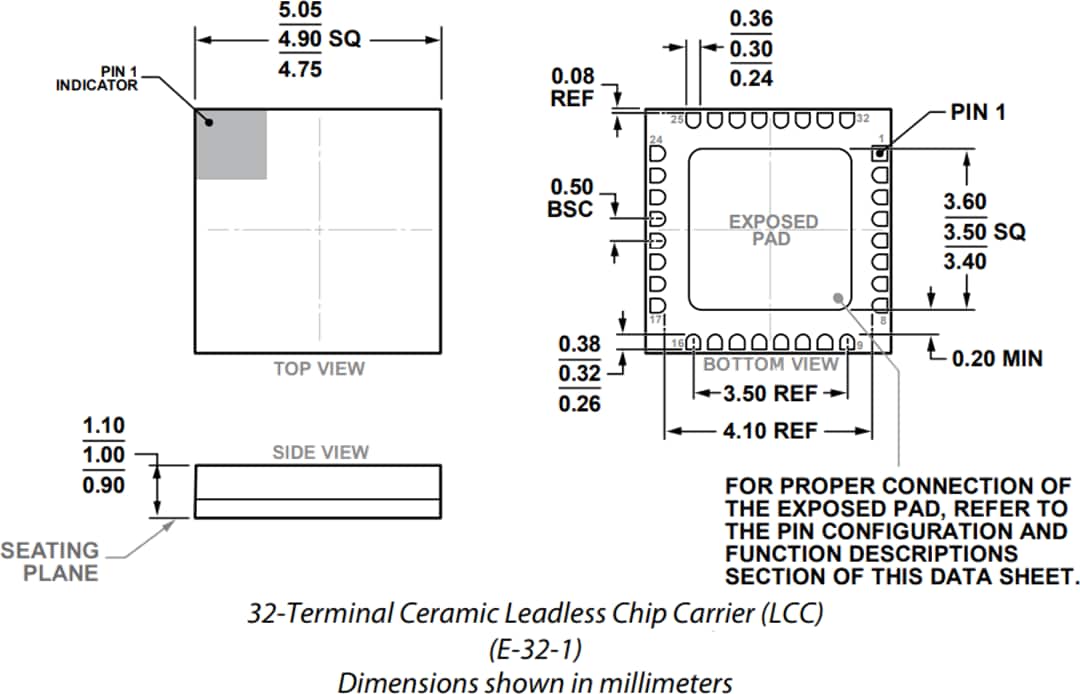

封装尺寸
发布日期: 2019-05-28
| 更新日期: 2024-02-15
