Analog Devices Inc. LT3120单片降压-升压转换器

Analog Devices Inc. LT3120单片降压-升压转换器是一款高效率26V单片降压-升压转换器。该器件集成有各种特性和极低电阻内部电源开关，可最大限度地减少解决方案整体占位面积，甚至可以用于要求最苛刻的应用。专有的4开关PWM架构可通过高于、等于或低于输出电压的输入电压实现无缝低噪声运行。

外部频率编程以及使用内部PLL同步可实现在400kHz至2MHz宽开关频率范围内工作。该器件具有2.5V至26V宽输入电压范围，非常适合用于由非稳压电源（包括电池堆栈和备用电容器）供电运行。启动后，可以在低至500mV输入电压下运行。

其他特性包括输出短路保护、热过载保护、低于3μA关断电流、电源良好指示器、突发模式操作和最大功率点控制。Analog Devices LT3120采用热增强型28引脚4mm × 5mm LQFN封装。

特性

  • 输入电压范围：2.5V至26V
  • 输出电压范围：0.8V至24V
  • 输出电流大
    • 6.5A，VOUT=5V，VIN>6V
    • 3A，VOUT=5V，VIN=3V
    • 6.5A，VOUT=12V，VIN>14V
    • 4A，VOUT=12V，VIN=9V
  • 超低噪声降压-升压架构
  • 可编程输出电流限制
  • 可编程频率频率：400kHz至2MHz
  • 精确使能比较器阈值
  • 突发模式®操作，空载IQ=35μA
  • 电流模式控制
  • 外部时钟同步
  • 最大功率点控制
  • 28引脚4mm×5mm LQFN封装

应用

  • 射频电源
  • USB供电
  • 系统备用电源
  • 1节至5节锂电池供电产品
  • 宽输入范围电源
  • 铅酸至12V稳压器

典型应用

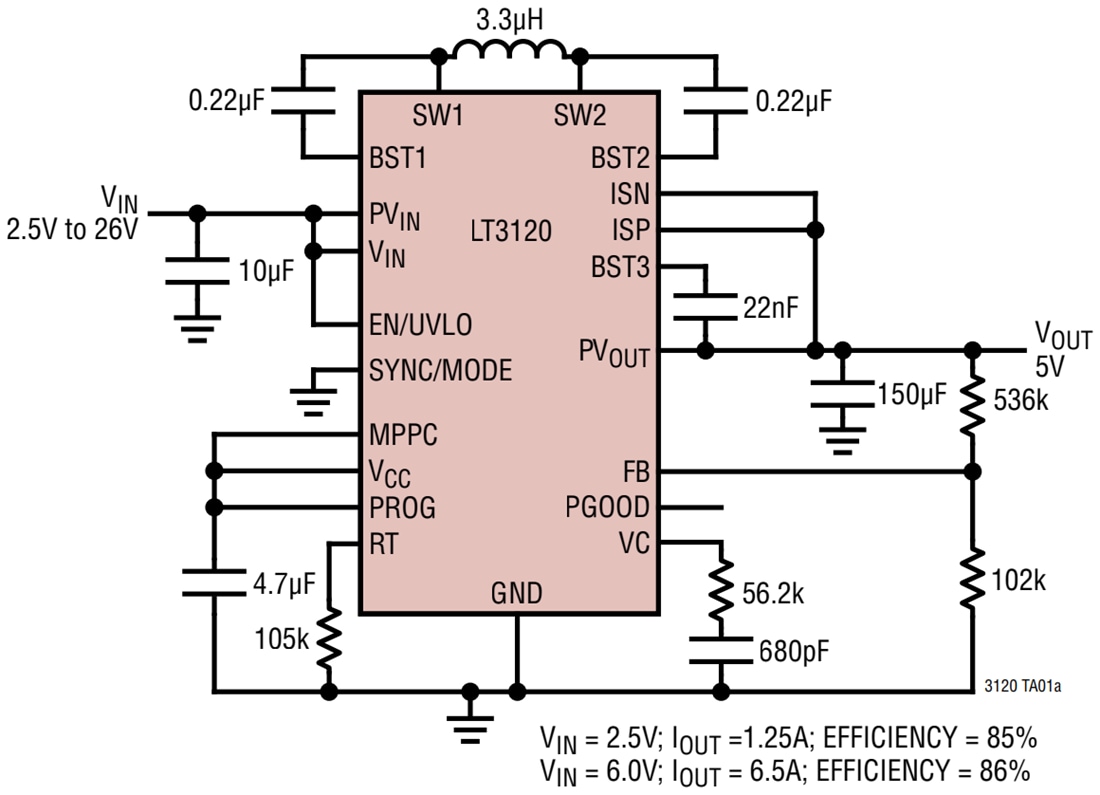

应用电路图 - Analog Devices Inc. LT3120单片降压-升压转换器
发布日期: 2021-06-24 | 更新日期: 2022-03-11
