Analog Devices Inc. LT83201降压型超低噪声稳压器

Analog Devices LT83201降压超低噪声稳压器采用独特的设计，将超低噪声基准电压源与静音开关®架构相结合，从而实现高效率和出色的宽频噪声性能。创新的超低噪声架构允许在开关稳压器中实现出色的低频（0.1Hz至100kHz）输出噪声性能。输出电压可以通过单个电阻器进行编程，从而可实现与输出电压无关的几乎恒定的输出噪声。

Silent Switcher架构可最大限度地减少EMI辐射，同时在高开关频率下提供高效率。Analog Devices LT83201非常适合对噪声敏感的应用，因为这些应用能够充分利用同步开关稳压器的高效率。

特性

  • 静音开关3架构
    • 超低RMS噪声：4μVRMS（10Hz至100kHz）
    • 超低噪声：4nV/√Hz（10kHz时）
    • 超低EMI辐射
  • 瞬时响应速度极快，瞬时恢复时间<>
  • 高频率下的高效率
    • 效率高达94%（2MHz、12VIN至5VOUT时）
    • 效率高达92%（4MHz、12VIN至5VOUT时）
  • 2.8 V 到 18 V 的输入电压范围
  • 输出电压范围为0V至(VIN至0.5V)，增益配置为1，输出电压高达13V
  • 最大连续输出电流：1 A
  • 快速最短接通时间：13 ns
  • 可调及可同步频率范围：300 kHz至6 MHz
  • 借助远程检测功能，可在整个温度范围内提供±0.6%的精密基准
  • 工作期间，可通过引脚选择强制连续模式（FCM）或非连续传导模式（DCM）
  • DCM轻负载时，在全频率范围内不连续传导，可实现更高效率和可预测噪声
  • 支持动态输出电压控制
  • 可编程电源良好
  • 微型15引线3mm×2mm LFCSP封装
  • 与LT83201（1A）、LT83203（3A）和LT83205（5A）引脚对引脚兼容的系列

应用

  • RF电源（PLL、VCO、混频器、LNA和PA）
  • 低噪声仪器仪表
  • 高速/高精度ADC/DAC
  • 通用电源

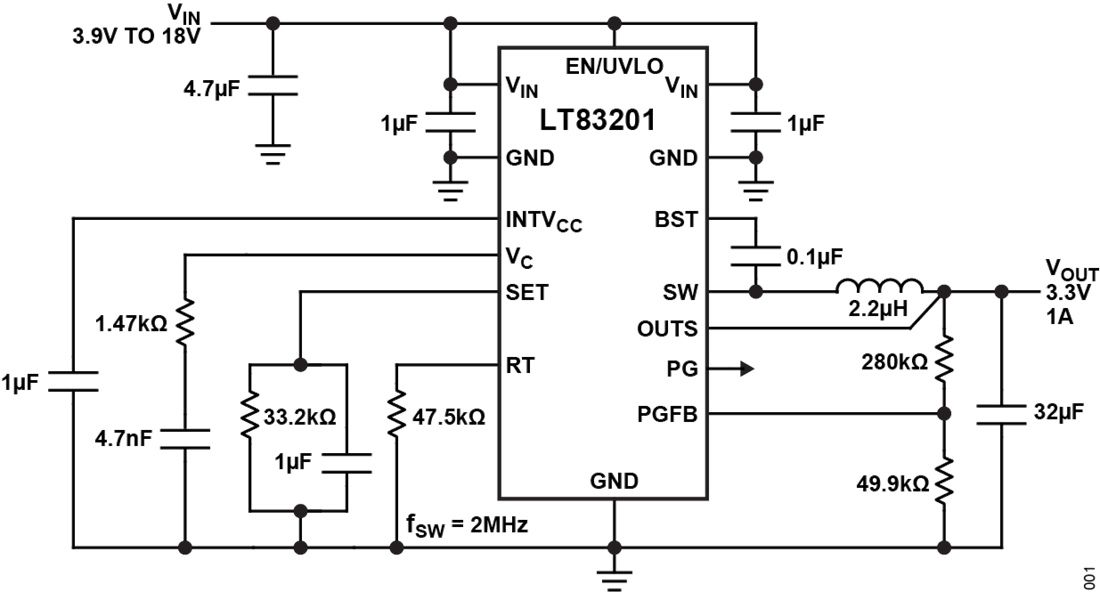

典型应用

应用电路图 - Analog Devices Inc. LT83201降压型超低噪声稳压器
