Analog Devices Inc. LT8337/LT8337-1 Silent Switcher®转换器

Analog Devices Inc. LT8337/LT8337-1升压Silent Switcher®转换器是一款低IQ同步升压直流-直流转换器。它具有Silent Switcher架构和可选的扩频调制 (SSFM)，可以最大限度地降低EMI辐射，同时在高开关频率下提供高效率。LT8337/LT8337-1具有宽输入/输出电压范围、突发模式工作时低VIN 引脚静态电流以及PassThru工作模式下同步MOSFET (VIN≥VOUT) 的100%占空比能力，因此非常适合用于电池供电系统和通用升压应用。

LT8337/LT8337-1集成了28V、5A电源开关，可在300kHz至3MHz固定开关频率下工作，并可与外部时钟同步。LT8337/LT8337-1具有输出软启动和输出过压锁定功能。LT8337-1支持通过VC引脚进行外部补偿，实现快速瞬态响应。LT8337通过PG引脚提供输出电源良好标记。

Analog Devices Inc.LT 8337/LT 8337-1 Silent Switcher采用节省空间的LQFN-16封装。

特性

  • Silent Switcher架构
    • 超低EMI辐射
    • 可选的扩频调制
  • 集成28V、5A电源开关
  • 低VIN引脚静态电流
    • 关断时0.3μA
    • 突发模式®时4μA (LT8337)
    • PassThru™时15μA (LT8337)
  • 宽输入电压范围：2.7V至28V
  • 输出电压可编程：高达26V
  • 100%占空比，用于同步MOSFET
  • 外部补偿（快速瞬态响应 (LT8337-1)）
  • 电源良好监控器 (LT8337)
  • 可调及可同步范围：300kHz至3MHz
  • 脉冲跳跃或突发模式（轻负载时）
  • 小外形16引脚 (3mm × 3mm) LQFN封装

应用

  • 电池供电系统
  • 通用升压

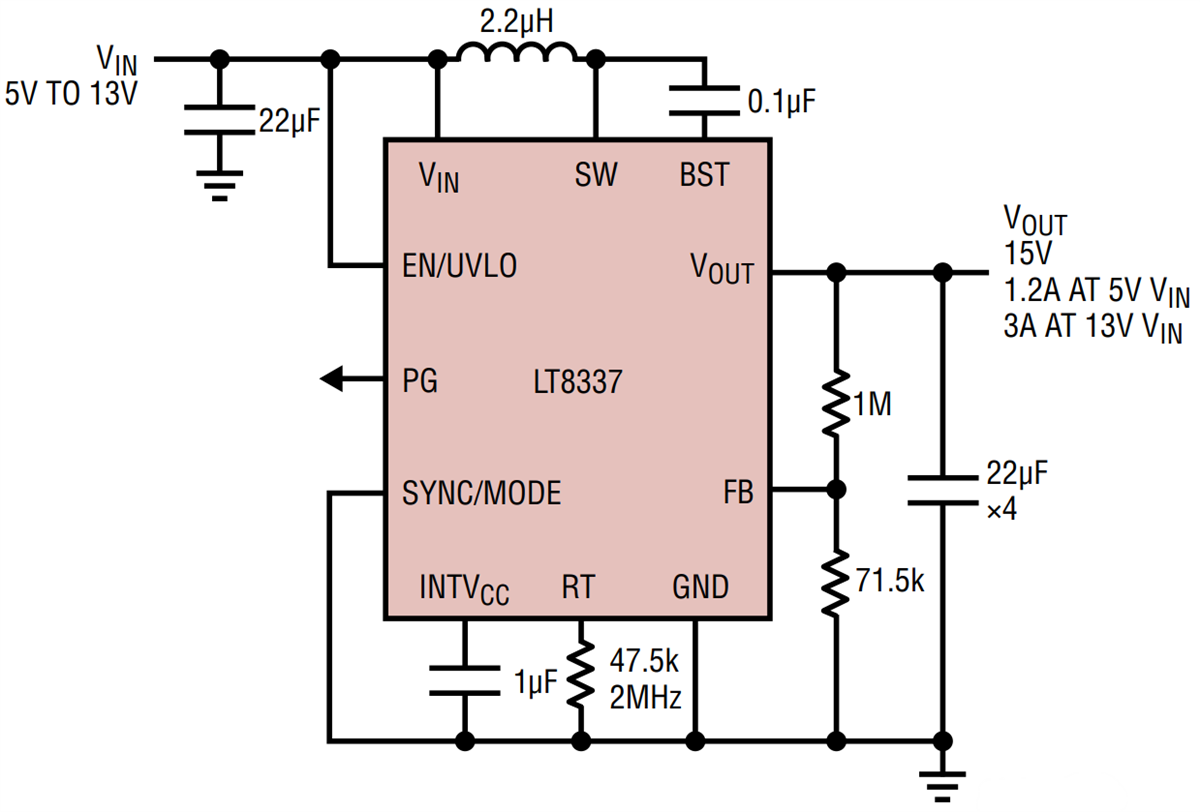

典型应用

应用电路图 - Analog Devices Inc. LT8337/LT8337-1 Silent Switcher®转换器
发布日期: 2021-06-23 | 更新日期: 2022-03-11
