Analog Devices Inc. LT8698S/LT8698S-1 USB充电器
Analog Devices Inc. LT8698S/LT8698S-1 USB充电器是紧凑、高效率、同步单片降压开关稳压器，设计用于为5V USB VBUS电源轨供电，电流高达3A，输入电压高达42V。可编程电缆压降补偿保持精确的5V VBUS稳压，即使通过长电缆（例如汽车接线束）与LT8698S分离的USB插座。
ADI LT8698S/LT8698S-1 USB充电器采用Silent Switcher技术和可选的扩频调制，具有超低EMI/EMC。LT8698S/LT8698S-1支持各种便携式设备充电器配置文件，包括USB BC 1.2 CDP、DCP和SDP以及通用专有配置文件。集成VBUS复位和VBUS稳压器禁用功能支持USB OTG功能。
LT8698S/LT8698S-1 USB充电器稳健的高速USB 2.0数据线路开关可保护上游USB主机µController免受高达20V短路情况和高达IEC 61000-4-28kV接触放电和15kV空气放电的ESD事件的影响。借助VBUS监控器和故障保护功能，无需USB电源开关。
LT8698S包括两个并行10nF电容器（VIN至PGND），可提高EMI/EMC性能。LT8698S-1没有这些电容器。
特性
- 宽VIN范围：高达42V
- 可编程电缆压降补偿为远程USB插座提供精确5V稳压
- 高速USB 2.0兼容数据线开关
- 可选充电器配置文件，包括主流供应商的配置文件和USB BC 1.2配置文件
- Silent Switcher®2技术和可选扩频调制实现超低EMI
- 强大的数据线保护功能
- 耐受高达20V短路
- ESD保护符合IEC61000-4-2标准（8kV接触放电和15kV气隙放电）
- 可用状态和故障输出引脚
- 可编程和可同步开关频率：300kHz至3MHz
- 可选强制连续或脉冲跳跃模式
- 小型4mm × 6mm × 0.94mm LQFN封装，VIN至GND引脚间距为0.75mm
- 正在进行AEC-Q100认证
应用
- 汽车USB
- 工业USB

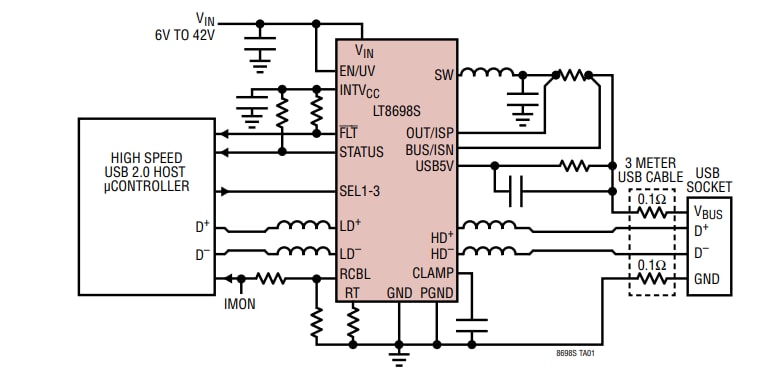

典型应用
发布日期: 2020-12-11
| 更新日期: 2024-12-10
