Analog Devices Inc. LT9890 150A电流监控器
Analog Devices LT9890 150A电流监控器提供内部电流检测元件，支持高达150A负载电流。电流检测元件的工厂校准和零温度系数架构产生的总未调整误差 (TUE) 不到1.3%。
ADI LT9890 150A电流监控器具有26600:1输入-输出电流比，响应带宽大于3MHz，可提供快速准确的接地参考输出信号，同时对接地电压变化不敏感。通过150μΩ的低电流路径电阻和有利于宽印刷电路板 (PCB) 迹线的纵横比，可实现最小功率损耗。
LT9890 150A电流监控器支持2.7V至65V输入电压范围，与Intel Psys（平台电源）应用兼容。
特性
- 集成电流检测元件
- 电流范围：150A
- 输入-输出电流比：26600:1（133A时为5mA）
- 总未调整误差 (TUE) 最大值：±1.3%（ISENSE = 45A至150A）
- 小信号带宽：3.2MHz (ISENSE = 150A)
- 电流路径电阻：150μΩ
- 供电电压：2.7V至65V
- 兼容Intel Psys
- 采用108端子、10mm x 20mm x 2.75mm LGA封装
应用
- 计算机和网络服务器
- Intel中央处理器 (CPU) 主板
- 网络储存
- 通信设备
- 电动汽车
- 光伏系统
其他资源

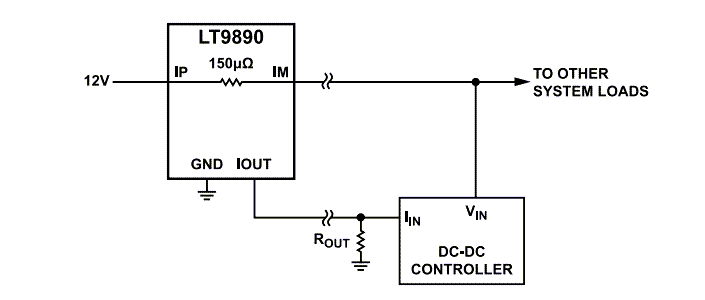

典型应用

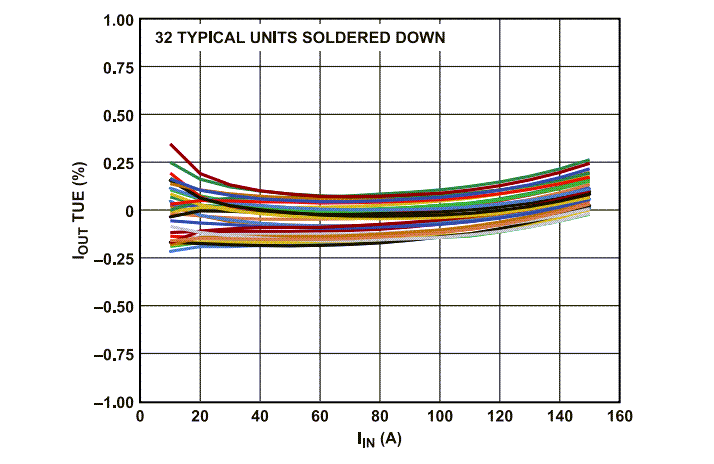

输出电流 (IOUT) 总未调整误差 (TUE) 与输入电流 (IIN) 对比

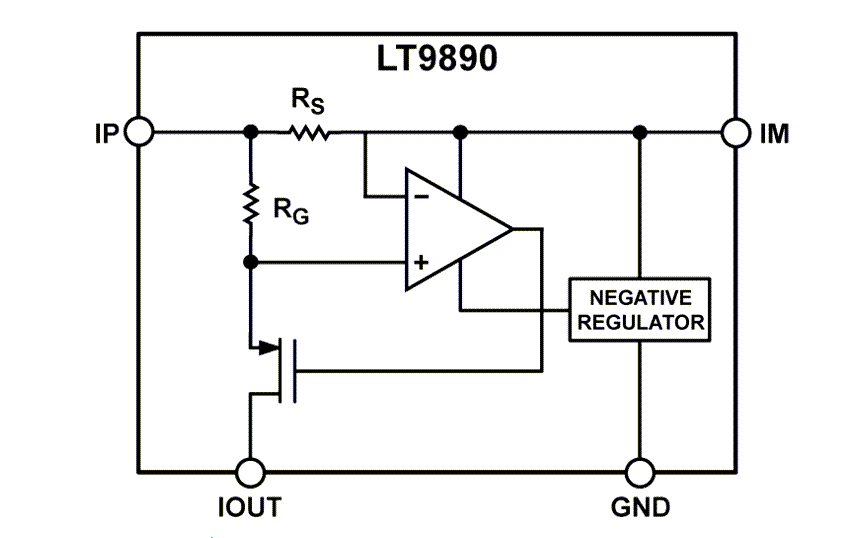

框图
发布日期: 2023-11-08
| 更新日期: 2023-11-26
