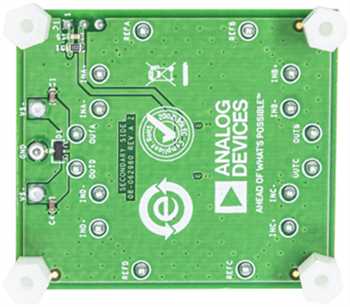

Analog Devices Inc. LTC2068-TQFN评估板

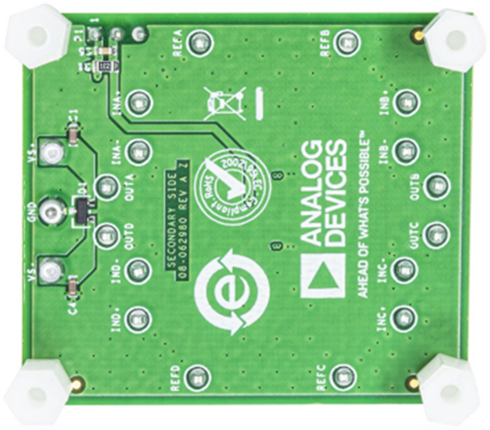

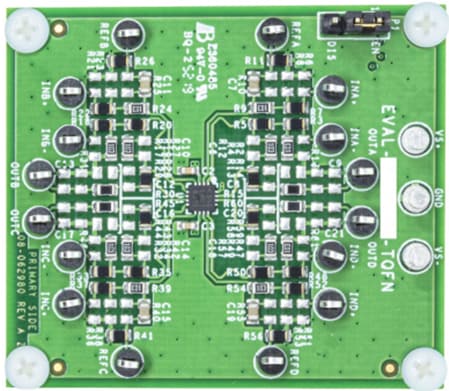

Analog Devices Inc. LTC2068-TQFN评估板用于评估LTC2068运算放大器。此预装电路板采用两种增益配置，在非反相输入端设有低通滤波器。 LTC2068-TQFN评估板可实现高效的原型设计，简化与测试设备和其他电路的连接。此评估板的工作电源电压范围为1.7V至5.25V，可选择实施有源环路滤波器、跨阻抗放大器和检测放大器。
特性
- 用于LTC2068的全功能评估板
- 实现高效原型设计
- 用户定义的电路配置
- 工作电压范围：1.7V至5.25V
- 截止频率：2.4 kHz
应用
- 气体检测
- 无线网状网络中的信号调理
- 便携式仪表系统
- 低功耗传感器调理
- 温度测量
- 医疗仪器
- 能量采集应用
- 低功耗电流检测
必要设备
- 双输出直流电源
- 双通道信号发生器
- 示波器
- 香蕉插孔转采集器电缆
- BNC转采集器电缆
概述
发布日期: 2020-07-30
| 更新日期: 2024-10-23
