Analog Devices Inc. LTC2606/LTC2616/LTC2626电压输出DAC
Analog Devices Inc. LTC2606/LTC2616/LTC2626电压输出数模转换器 (DAC) 是单通道16位、14位和12位、2.7V至5.5V轨到轨DAC，采用10引线DFN封装。这些器件具有内置高性能输出缓冲器，保证了单调性。这款设备为16位和14位DAC设定了板级密度基准，同时提升了单电源电压输出DAC在输出驱动性能和负载调节性能方面的标准。
该产品采用2-wire、I2C-compatible串行接口。LTC2606/LTC2616/LTC2626可在标准模式（时钟速率为100kHz）和快速模式（时钟速率为400kHz下工作。还包括一个异步DAC更新引脚 (LDAC)。Analog Devices Inc. LTC2606/LTC2616/LTC2626集成了上电复位电路。上电期间，电压输出上升不超过零量程以上10mV；上电后，该器件保持在零量程，直至发生有效的写入和更新。上电复位电路可将LTC2606-1/LTC2616-1/LTC2626-1复位至中量程。电压输出保持在中量程，直到发生有效的写入和更新。
特性
- 小型引脚兼容单DAC
- LTC2606：16位
- LTC2616：14位
- LTC2626：12位
- 在整个温度范围内保证16位单调性
- 27个可选地址
- 400 kHzI2C接口
- 宽电源电压范围：2.7 V至5.5 V
- 低功耗运行：270µA（3V时）
- 功耗低至1µA（最大值）
- 轨至轨大输出驱动（±15mA，最小值）
- 双缓冲数据锁存器
- 异步DAC更新引脚
- LTC2606/LTC2616/LTC2626 - 上电复位至零量程
- LTC2606-1/LTC2616-1/LTC2626-1 - 上电复位至中量程
- 微型 (3mm × 3mm) 10引线DFN封装
应用
- 移动通信
- 过程控制和工业自动化
- 仪器仪表
- 自动测试设备

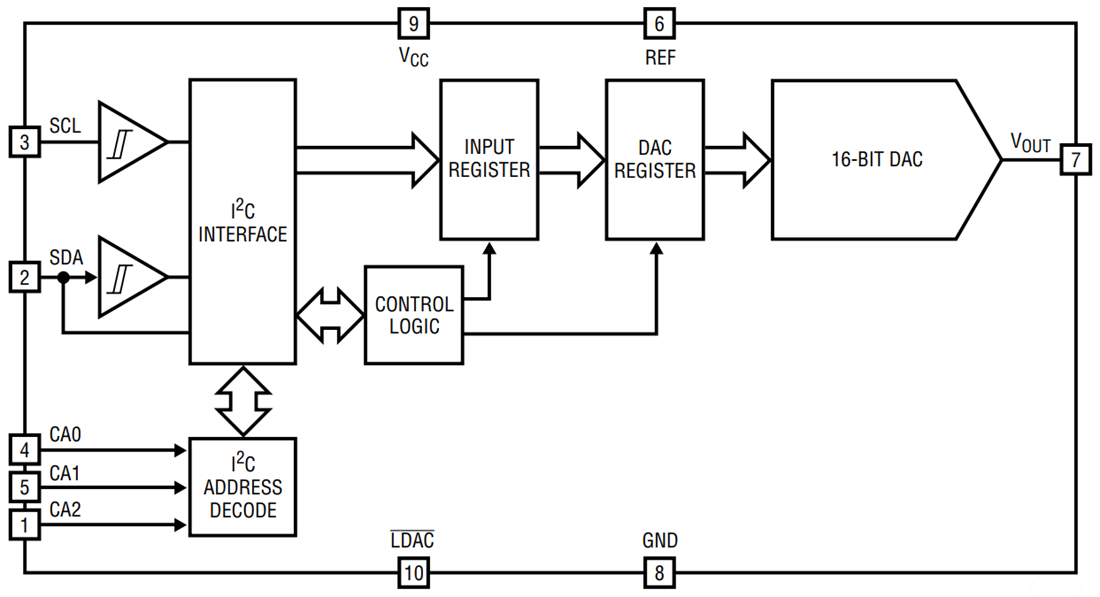

典型应用
