Analog Devices Inc. LTC2949电流和电池组电压监控器IC
Analog Devices Inc. LTC2949电流和堆栈电压监控器IC设计用于测量电动车辆和混合动力车辆以及其他隔离式电流检测应用的电流、电压、温度、电量和电能。通过同时监测多达两个检测电阻器上的电压降和电池组电压，LTC2949可以推断出流入和流出电池组的电量和电能。低偏移ΔΣ模数转换器 (ADC) 可确保以微小的功率损耗精确测量电压和电流。电流和功率的持续集成可确保对电池组所传递或接收的电量和电能进行无损跟踪。
LTC2949包含一个内置串行接口，可配置为支持与主机的隔离式isoSPI™通信或用作SPI接口。该器件还支持与其他电池监视器（例如LTC681x多节电池监视器IC）进行同步测量。
LTC2949具有12个内部缓冲高阻抗输入（V1至V12），用于测量来自外部传感器或电阻分压器的电压，从而可以测量温度、HV-Link电压、机箱隔离以及监控接触器状态。该器件具有多达五个可编程数字输出，这些输出可以设置为接地、电源或以400kHz的频率进行切换。可编程阈值和跟踪寄存器可降低到主机的数字流量。
LTC2949电流和电压监控器IC采用48引脚薄型四方扁平 (LQFP) 封装，符合汽车应用类AEC-Q100标准。
文章
低压电池监视器进入高压电动汽车行业电动汽车逐渐成为主流，形成大量采用拐点。为了保持竞争力，系统设计人员需要密切关注电池和BMS技术，它们对最终用户体验都有着深刻的影响。
了解详情
特性
- 符合汽车应用类AEC-Q100标准
- 测量电池组电压、电流和功率
- 指示累积的电池电量和电能
- 具有<1μV失调电压的20位电流测量
- 内置隔离式isoSPI或SPI接口
- 支持电池监视器同步测量
- 多达12个缓冲电压测量输入
- 多达5个GPO，可配置为驱动接地、电源或以400kHz的频率进行切换
- 高侧或低侧电流检测
- 0.3%电流和电压精度
- 1%电能和电量精度
- 真正的平均ADC
- I2C EEPROM接口，用于存储电路板校准因子
- 用于所有测量数量的阈值寄存器
- 设计用于符合ISO26262标准的系统
- 输入引脚上的开路检测
- 工作温度范围
- LTC2949I：-40°C至+85°C
- LTC2949H：-40°C至+125°C
- 封装类型：LQFP-48
应用
- 电动车辆和混合动力车辆
- 隔离式电流检测
- 备用电池系统
- 大功率便携式设备

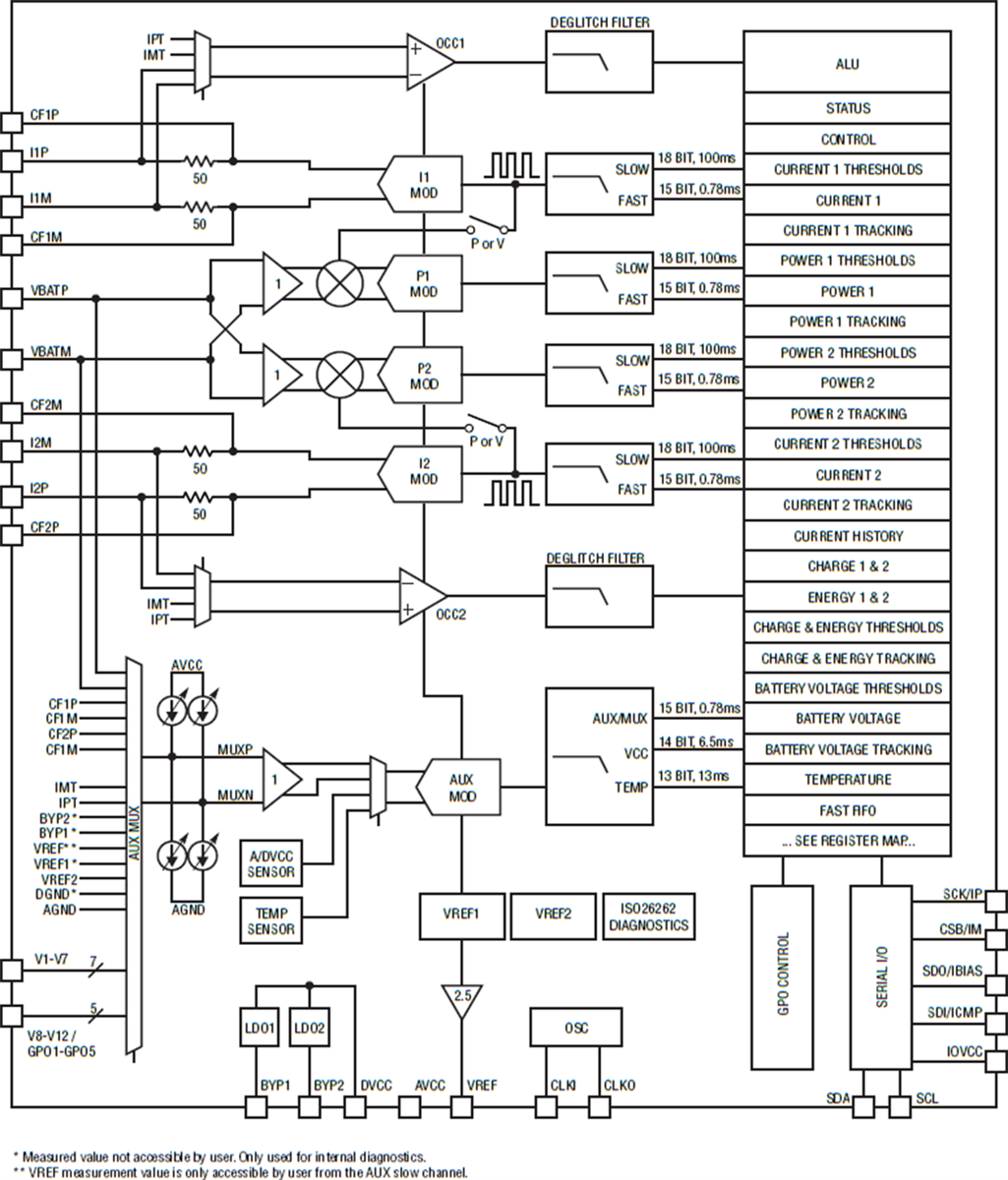

框图

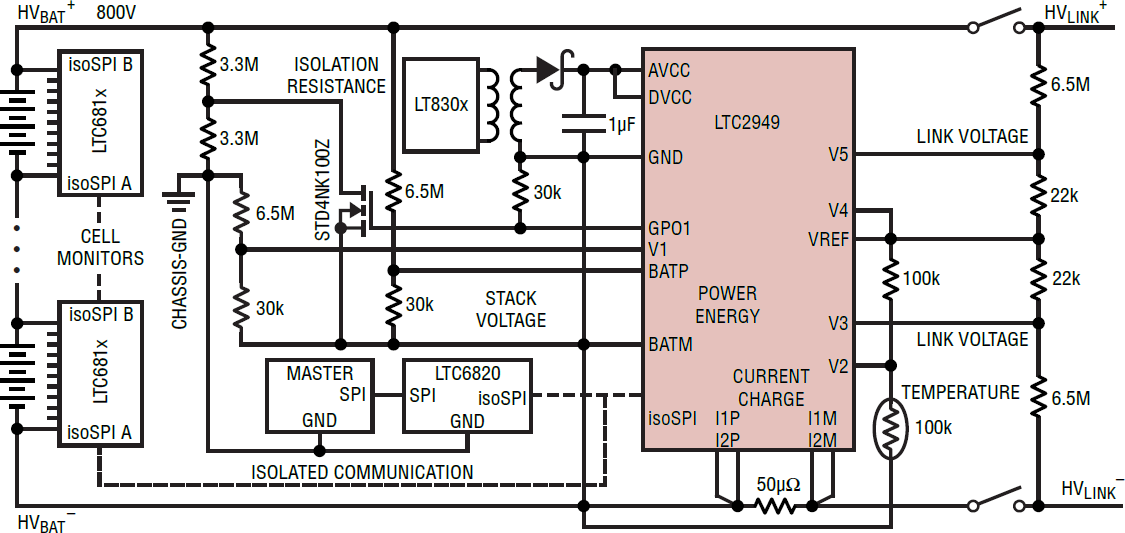

典型应用电路
