Analog Devices Inc. LTC3310S同步降压Silent Switcher® 2

Analog Devices Inc. LTC3310S同步降压Silent Switcher® 2直流-直流转换器能够通过2.25V至5.5V输入电源提供高达10A的输出电流。Silent Switcher 2架构与内部热环路旁路电容器相结合，可在高达5MHz的开关频率下实现低EMI和高效率。多相并行转换器可轻松实现，用于对功率要求较高的系统。

LTC3310S采用恒定频率、峰值电流模式控制架构，可实现快速瞬态响应。500mV基准实现低电压输出，100%占空比运行实现低压差。其他特性包括输出处于稳压状态时的电源良好信号、精密使能阈值、输出过压保护、热关断、温度监控、时钟同步、模式选择以及输出短路保护。

LTC3310S同步降压Silent Switcher直流/直流转换器采用紧凑型18引脚3mmx3mm LQFN封装。

特性

  • Silent Switcher®2架构，具有超低EMI辐射
  • 高效率：4.5 mΩ NMOS和16 mΩ PMOS
  • 宽带宽，快速瞬态响应
  • 在过载情况下安全承受电感器饱和
  • VIN 范围：2.25V至5.5V
  • VOUT 范围：0.5V至VIN
  • VOUT 精度：±1%
  • 峰值电流模式控制
  • 最短导通时间：35ns
  • 可编程频率：5MHz
  • 1μA关断电流
  • 400mV精密使能阈值
  • 输出软启动，具有电压跟踪功能
  • 电源良好输出
  • 裸片温度监控器
  • 可配置为并联功率级
  • 热增强型3mm×3mm LQFN-18封装

应用

  • 汽车/工业/通信
  • 服务器、电信电源
  • 分布式直流电源系统 (POL)
  • FPGA、ASIC、µP内核电源

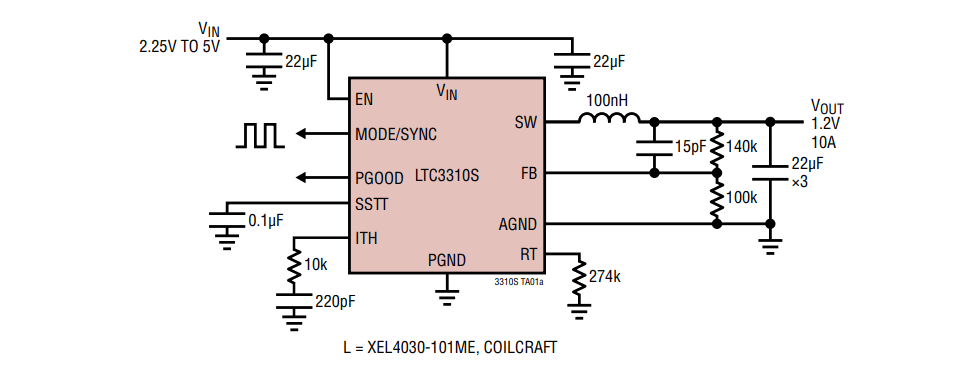

典型应用

应用电路图 - Analog Devices Inc. LTC3310S同步降压Silent Switcher® 2
发布日期: 2020-02-04 | 更新日期: 2025-03-25
