Analog Devices Inc. LTC3313降压型Silent Switchers®

Analog Devices Inc. LTC3313降压型Silent Switchers®是小型、低噪声、单片降压型直流/直流转换器。LTC3313通过2.25V至5.5V输入电源提供高达15A输出电流。LTC3313采用Silent Switcher架构，可以在最高5MHz开关频率下实现低EMI和高效率。此外，多相并行转换器可轻松实施，用于具有较高功率要求的系统。

ADI LTC3313 switchers采用恒定频率、峰值电流模式控制架构，可实现快速瞬态响应。500mV基准可实现低电压输出，而100%占空比运行实现低压差。其他特性包括输出处于稳压状态时的电源良好信号、输出过压保护、热关断、精密使能阈值、温度监控、模式选择、时钟同步以及输出短路保护。

LTC3313降压型Silent switcher采用紧凑的18引脚3mm x 3mm LQFN封装。

特性

  • 布局与LTC3310/LTC3311系列兼容
  • Silent Switcher架构
  • 超低EMI辐射
  • 高效率：3mΩ NMOS和8mΩ PMOS
  • 宽带宽，快速瞬态响应
  • 在过载情况下安全承受电感器饱和
  • VIN范围：2.25V至5.5V
  • VOUT范围：0.5V至VIN
  • VOUT精度：±1%（带远程检测）
  • 峰值电流模式控制
  • 最短导通时间：35ns
  • 可编程频率：5MHz
  • 1μA关断电流
  • 400mV精密使能阈值
  • 输出软启动，具有电压跟踪功能
  • 电源良好输出
  • 裸片温度监控器
  • 可配置为并联功率级
  • 热增强型3mm×3mm LQFN封装
  • 符合汽车应用类AEC-Q100标准

应用

  • 汽车/工业/通信
  • 服务器和电信电源
  • 分布式直流电源系统 (POL)
  • FPGA、ASIC、µP内核电源

视频

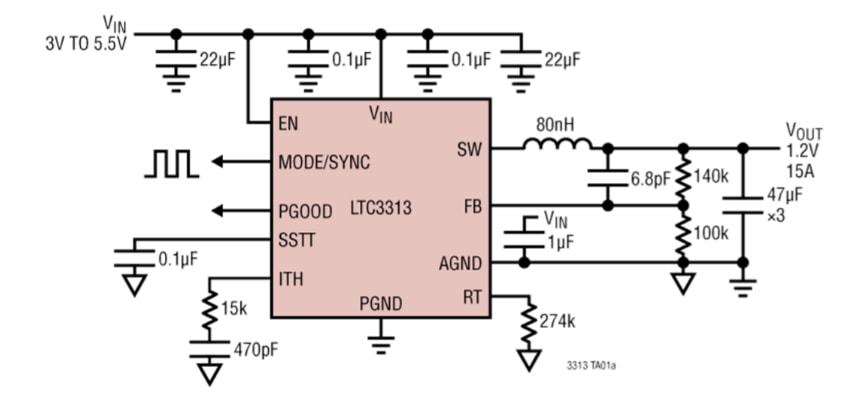

典型应用

应用电路图 - Analog Devices Inc. LTC3313降压型Silent Switchers®

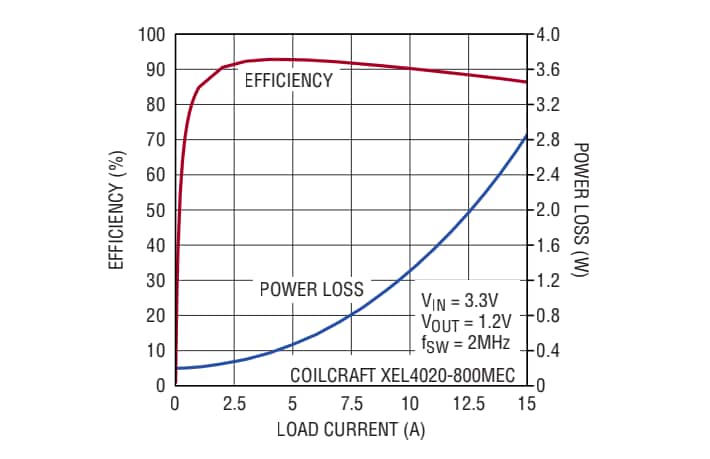

效率与负载电流

性能图表 - Analog Devices Inc. LTC3313降压型Silent Switchers®
发布日期: 2023-01-21 | 更新日期: 2023-09-12
