Analog Devices Inc. LTC3355集成有SCAP充电器的降压型直流/直流系统
Linear Technology/Analog Devices LTC3355集成有SCAP充电器的降压型直流/直流转换系统是理想的输入电源中断直流/直流转换系统。充电器可在向VOUT输送连续负载电流的同时给一个超级电容器充电。这些器件通过一个异步、恒定频率、电流模式、单片1A降压型开关稳压器，采用高达20V的输入电源来提供2.7V至5V的稳定输出电压。芯片温度限制在110ºC，同时热调节环路可最大限度地增加充电电流。LTC3355特性包括VIN可编程电流限制、升压和充电器。
特性
- VIN电压范围：3V至20V
- VOUT电压范围：2.7V至5V
- 1A电流模式降压主稳压器
- 采用单个超级电容器向5A升压型后备稳压器供电
- 升压型稳压器可在低至0.5V的电压条件下运作，以最大限度地利用超级电容器的储能
- 可编程超级电容器充电电流至1A，并具过压保护功能
- 充电器可支持单节CC/CV电池充电
- 可编程VIN电流限制
- 可编程升压电流限值
- VIN电源故障指示器
- VCAP电源良好指示器
- VOUT上电复位输出
- 紧凑型20引脚4mm x 4mm QFN封装
应用
- 穿越“断电警告”电源
- 功率计/工业报警/固态驱动器

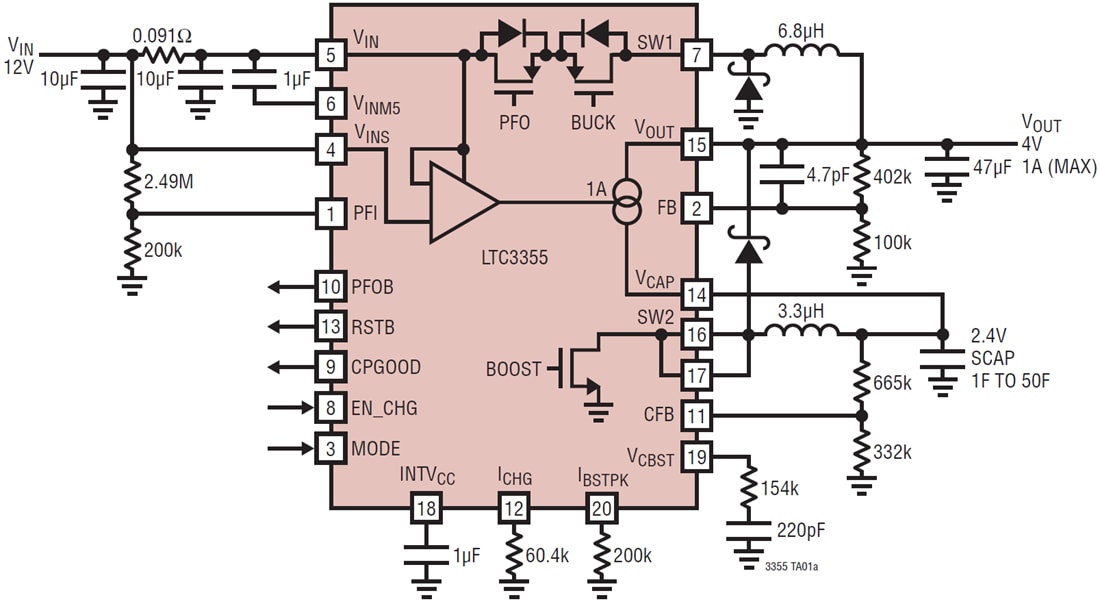

典型应用
发布日期: 2017-05-15
| 更新日期: 2022-03-29
