Analog Devices Inc. LTC6268和LTC6269运算放大器

Analog Devices Inc. LTC6268和LTC6269运算放大器是单路和双路500MHz FET输入运算放大器，具有极低的输入偏置电流和低输入电容。LTC6268和LTC6269还具有低输入参考电流噪声、低电压噪声和低失真。因此，这些器件非常适合用于高速跨阻抗放大器、CCD输出缓冲器、高阻抗传感放大器，以及用于驱动SAR ADC（逐次逼近寄存器模数转换器）。

LTC6268和LTC6269运算放大器在3.1V至5.25V电源电压范围内工作，每个放大器消耗16.5mA电流。关断特性可用于在放大器处于未用状态时降低功耗。

LTC6268单路运算放大器采用8引脚SOIC和6引脚SOT-23封装。SOIC封装包括两个未连接的引脚，这两个引脚可用于形成一个输入引脚保护环以提供针对电路板漏电流的保护。LTC6269双路运算放大器采用带裸露焊盘的8引脚MSOP封装，以及3mm x 3mm 10引脚DFN封装。两款运算放大器的额定工作温度范围均为-40°C至85°C和-40°C至125°C。

特性

  • 增益带宽积：500MHz
  • -3dB带宽 (A = 1)：350MHz
  • 低输入偏置电流
    • 室温条件下的典型值为±3fA Room Temperature
    • 125°C时的最大值为4pA
  • 电流噪声 (100kHz)：5.5fA/√Hz
  • 电压噪声 (1MHz)：4.3nV/√Hz
  • 极低CIN：450fF
  • 轨到轨输出
  • 压摆率：400V/μs
  • 电源范围：3.1V至5.25V
  • 静态电流：16.5mA
  • 输入电流 (SHDN)：±1mA
  • 输出电流 (IOUT)：135mA
  • 谐波失真 (2VP-P)
    • 1MHz时为–100dB
    • 10MHz时为–80dB
  • 工作温度范围
    • LTC6268I/LTC6269I：-40°C至+85°C
    • LTC6268H/LTC6269H：-40°C至+125°C
  • 封装选项
    • LTC6268（单路）
      • 8 引脚 SO-8
      • 6 引脚 TSOT-23
    • LTC6269（双路）
      • 8 引线 MS8
      • 10引脚DFN封装
  • 符合RoHS指令

应用

  • 跨阻抗放大器
  • ADC驱动器
  • CCD输出缓冲器
  • 高阻抗传感器放大器
  • 光电倍增管后置放大器
  • 低IBIAS电路

视频

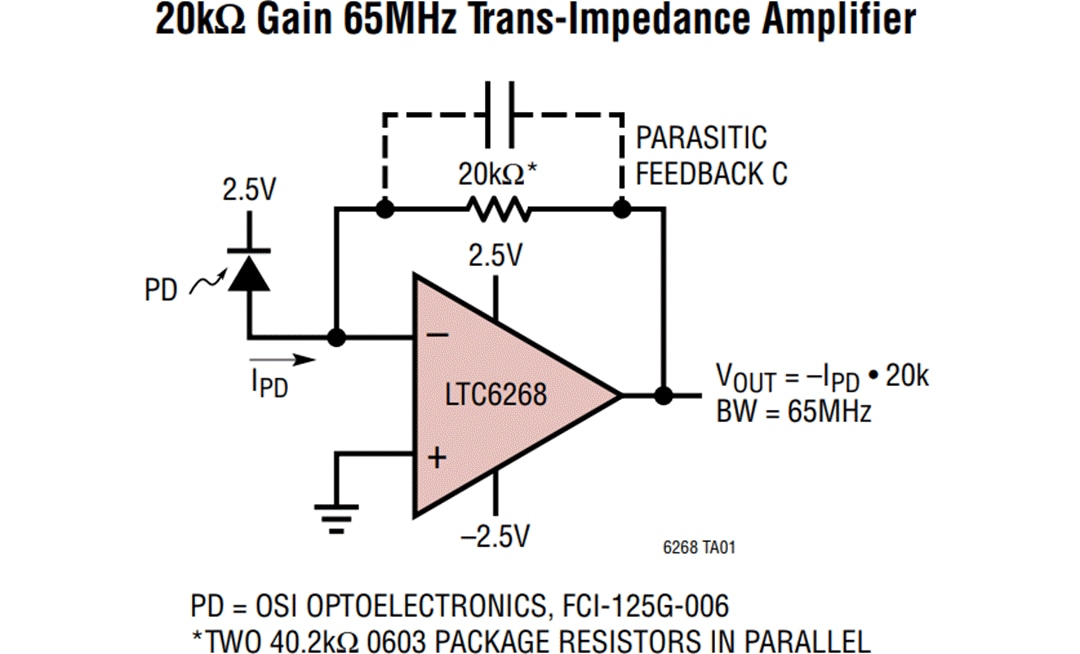

典型应用电路

应用电路图 - Analog Devices Inc. LTC6268和LTC6269运算放大器

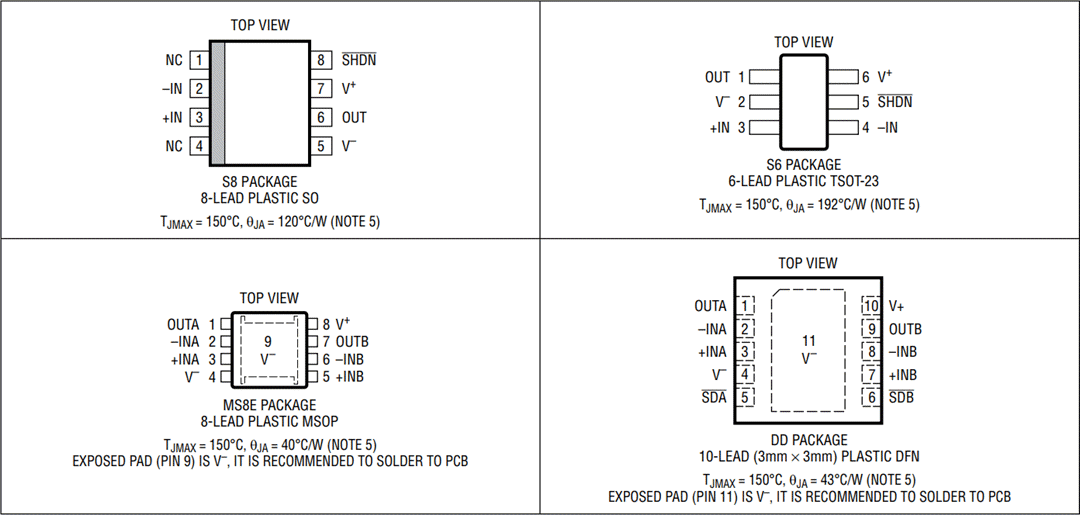

封装选项

机械图纸 - Analog Devices Inc. LTC6268和LTC6269运算放大器
发布日期: 2019-05-23 | 更新日期: 2024-02-14
