Analog Devices Inc. LTC6811 12通道多节电池监视器
Analog Devices LTC6811 12通道多节电池监视器最多测量12节串联电池，总测量误差小于1.2mV。池测量范围为0V至5V，因此LTC6811适用于大多数电池化学。在290μs内测量所有12节电池，可以选择更低数据采集速度，以实现高降噪。多个LTC6811器件可串联，对较长的高压电池串同时进行电池监控。每个LTC6811都有一个isoSPI™接口，用于高速、射频抑制、长距离通信。通过LTC6811-1，多个器件采用菊花链形式连接，一个主机处理器连接所有器件。通过LTC6811-2，多个器件可以与主机处理器并联，每个器件单独寻址。
LTC6811可直接由电池堆栈或独立电源供电。LTC6811包括用于每节电池的无源平衡，以及用于每节电池的单独PWM占空比控制。其他特性包括板载5V稳压器、5个通用I/O线路和睡眠模式（电流消耗低至6μA）。
特性
- 从LTC6804引脚兼容升级
- 最多测量12节串联电池
- 最大总测量误差：1.2mV
- 可堆叠架构支持100s电池
- 内置isoSPI接口
- 1Mb隔离式串行通信
- 采用单双绞线，最长100米
- 低EMI易感性和辐射
- 290μs，测量系统中所有电池
- 同步电压和电流测量
- 16位Δ-Σ模数转换器，具有可编程三阶噪声滤波器
- 专门用于符合ISO 26262标准的系统
- 无源电池平衡，带可编程计时器
- 5个通用数字I/O或模拟输入
- 温度或其他传感器输入
- 可配置为I2C或SPI主机
- 4μA睡眠模式电源电流
- 48引脚SSOP封装
应用
- 电动汽车与混合动力汽车
- 备用电池系统
- 电网储能
- 大功率便携式设备
视频

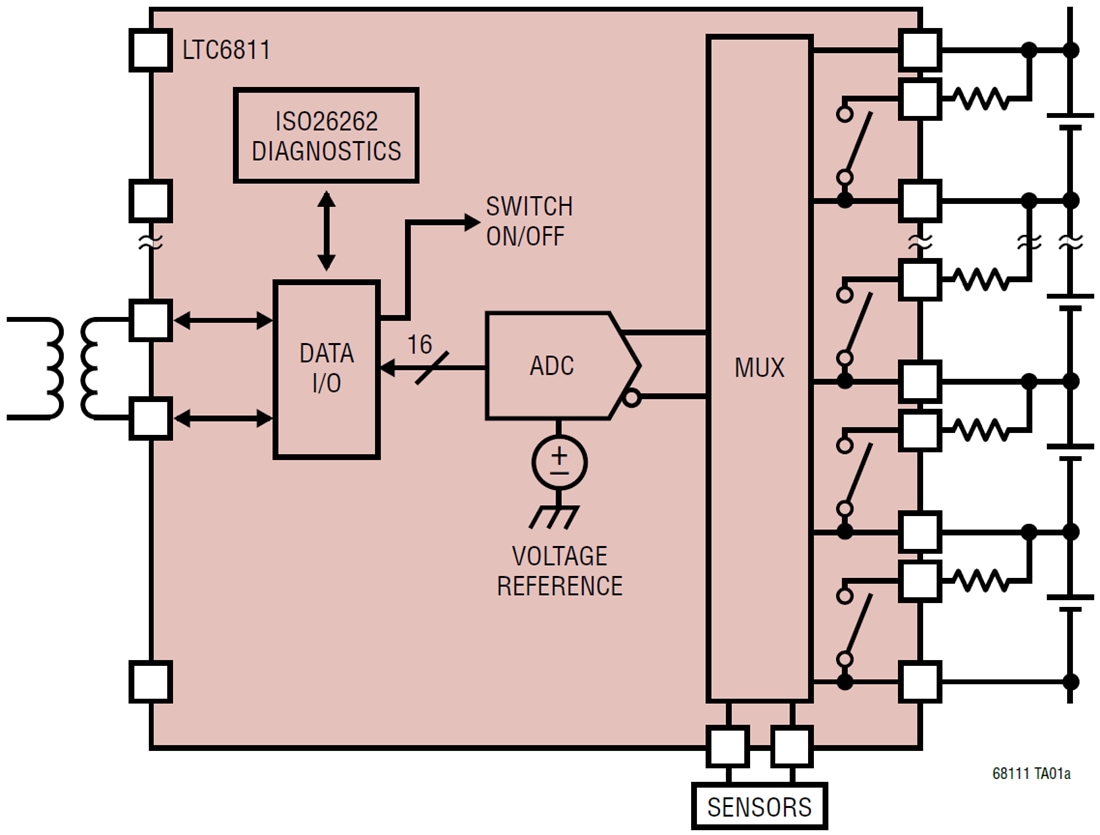

典型应用
