Analog Devices Inc. LTC7051-1 SilentMOS智能功率级

Analog Devices Inc. LTC7051-1 SilentMOS智能功率级在电气和热优化的LQFN封装中集成有高速驱动器和低电阻半桥电源开关。LTC7051-1具有全面的监控和保护电路。该器件包括一个紧凑型大电流稳压器系统，具有适当的高频控制器，可实现最先进的效率和瞬态响应。

ADI LTC7051-1 SilentMOS智能功率级采用SilentMOS技术，以便利用第二代Silent Switcher 2架构。该架构可降低EMI和开关节点电压过冲，同时在高开关频率下最大限度地提高效率。高速电流检测提供低延迟开关电流信息，有助于紧密的电流平衡和即时过流保护。散热增强型封装，具有65A额定输出电流能力。

特性

  • 峰值输出电流：140A
  • SilentMOS™智能功率级
    • 采用低EMI/EMC Silent Switcher®2架构
    • 超低SW过冲电压
    • 频率高达2 MHz
  • VIN 高达16V
  • 效率高达94%（1MHz、1.8V输出 时）
  • 集成升压二极管、电容器和电源开关
  • 精确的开关电流监控
  • 功率MOSFET过流保护
  • 输入过压和偏置欠压保护
  • 带过热标志的热监视器
  • 3.3V/5V兼容三态PWM输入
  • 5mm x 8mm LQFN封装

应用

  • 大电流服务器和工作站
  • 网络/电信微处理器电源
  • 小尺寸POL转换器

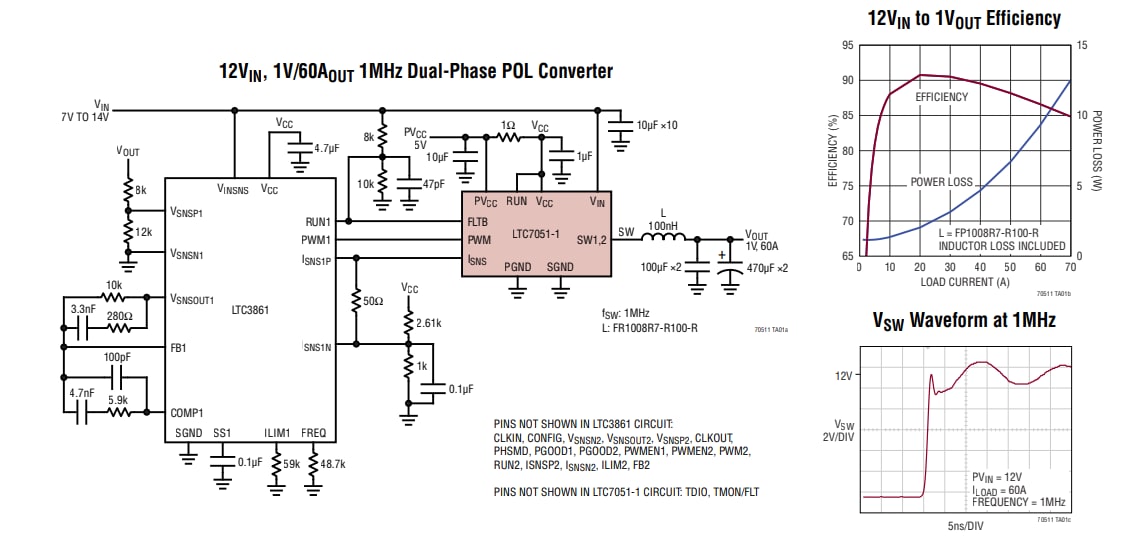

典型应用

应用电路图 - Analog Devices Inc. LTC7051-1 SilentMOS智能功率级
