Analog Devices Inc. LTM4663超薄μModule® TEC稳压器
Analog Devices Inc. LTM4663超薄 μModule® 热电冷却器 (TEC) 稳压器在微型LGA封装中集成了TEC控制器、线性功率级、开关稳压器、电感器和所有支持元件。LTM4663的工作输入电压范围为2.7V至5.5V，支持1.5A连续灌/拉电流能力。仅需要输入和输出电容器。LTM4663具有两个自我校正的自动归零放大器（斩波器1和斩波器2），可用作热敏电阻输入放大器和温度反馈控制环路。
LTM4663支持NTC、PTC热敏电阻和电阻温度检测器 (RTD)。最大冷却/加热电流和最大TEC电压可独立编程。
LTM4663 μModule TEC稳压器采用紧凑、符合RoHS指令的3.5mm x 4.0mm x 1.3mm LGA25封装，具有-55°C至+125°C宽工作温度范围。
特性
- 两个内置零漂移、轨到轨斩波放大器
- 输入电压范围：2.7V至5.5V
- 驱动能力：1.5A
- 1%精度 2.5V内部参考输出
- TEC电压和电流监控
- 独立的可编程加热和制冷电流极限值
- 可编程TEC最大电压
- 默认开关频率：2MHz
- 1.85MHz至3.25MHz同步
- 支持NTC、PTC和RTD热传感器
- 工作温度范围：-55°C至+125°C
- 3.5 mm x 4 mm x 1.3 mm LGA25封装
- 符合 RoHS 要求
应用
- TEC 温度控制
- 光纤网络系统
- 光学模块
- LiDAR系统

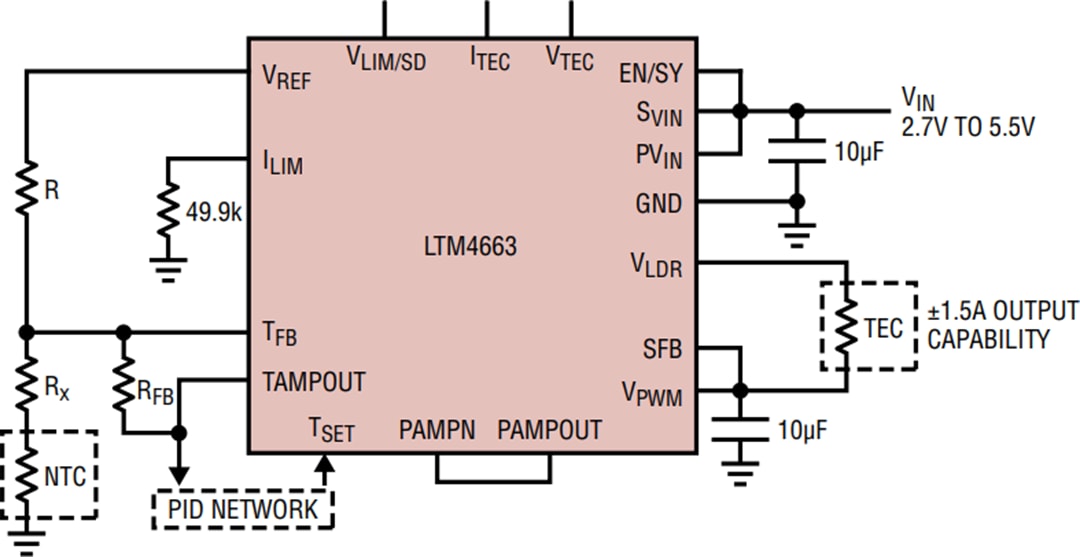

典型应用电路

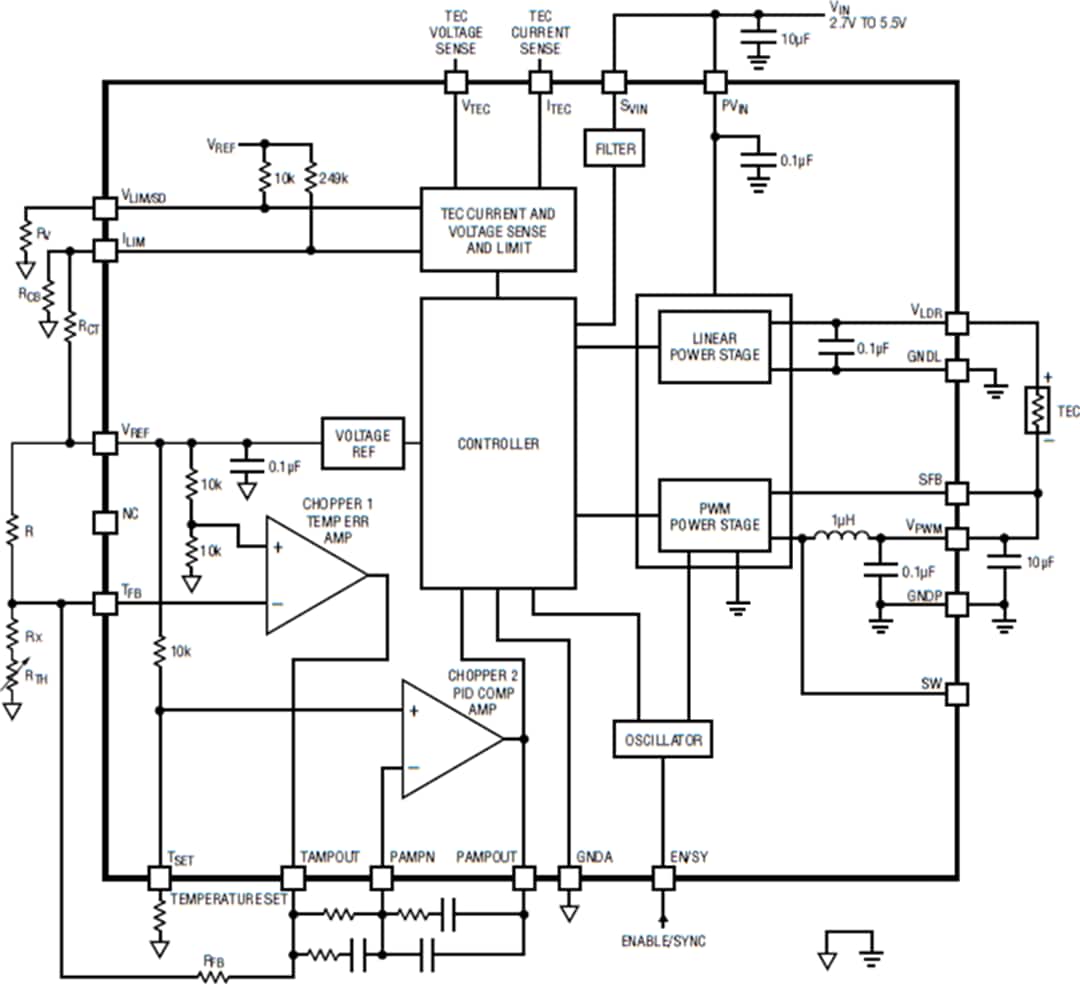

框图
发布日期: 2020-05-22
| 更新日期: 2024-10-03
