Analog Devices Inc. LTM4670四通道μModule®稳压器
Analog Devices Inc. LTM4670四通道μModule®稳压器是一款直流/直流降压微型模块稳压器，每路输出均可提供10A电流。输出可通过并联形成一个阵列，以实现高达40A的电流能力。封装中包含开关控制器、电源MOSFET、电感器和所有支持元件。该器件在2.25V至5.5V输入电压范围内工作，其中每路输出的电压范围为0.5V至VIN，仅可通过外部电阻器来设置。其高效率的设计使得每通道可实现10A连续输出电流。仅需少量陶瓷输入和输出电容器。
Analog Devices Inc. LTM4670采用Silent Switcher®2架构，设有内部热环旁路电容器，可实现低EMI和高效率。默认频率在内部设置为2MHz，也可在外部同步到1MHz至2.6MHz的时钟。故障保护特性包括过压、过流和过温保护。LTM4670不含铅，符合RoHS指令。
特性
- 每路输出可提供10A电流的四通道输出降压型μModule稳压器
- 输入电压范围：2.25V至5.5V
- 输出电压范围：0.5V至VIN
- 每通道10A直流输出电流
- 超低EMI噪声
- 并联后输出电流可高达40A
- 可选脉冲跳跃模式/强制连续模式
- 输出电压跟踪
- 裸片温度监控输出
- 外部频率同步
- 电源良好指示灯
- 过压、过流和过热保护
- 7.5mm × 15mm × 4.65mm BGA封装
应用
- 电信、网络和工业设备
- 多轨负载点调节
- FPGA、DSP和ASIC
视频

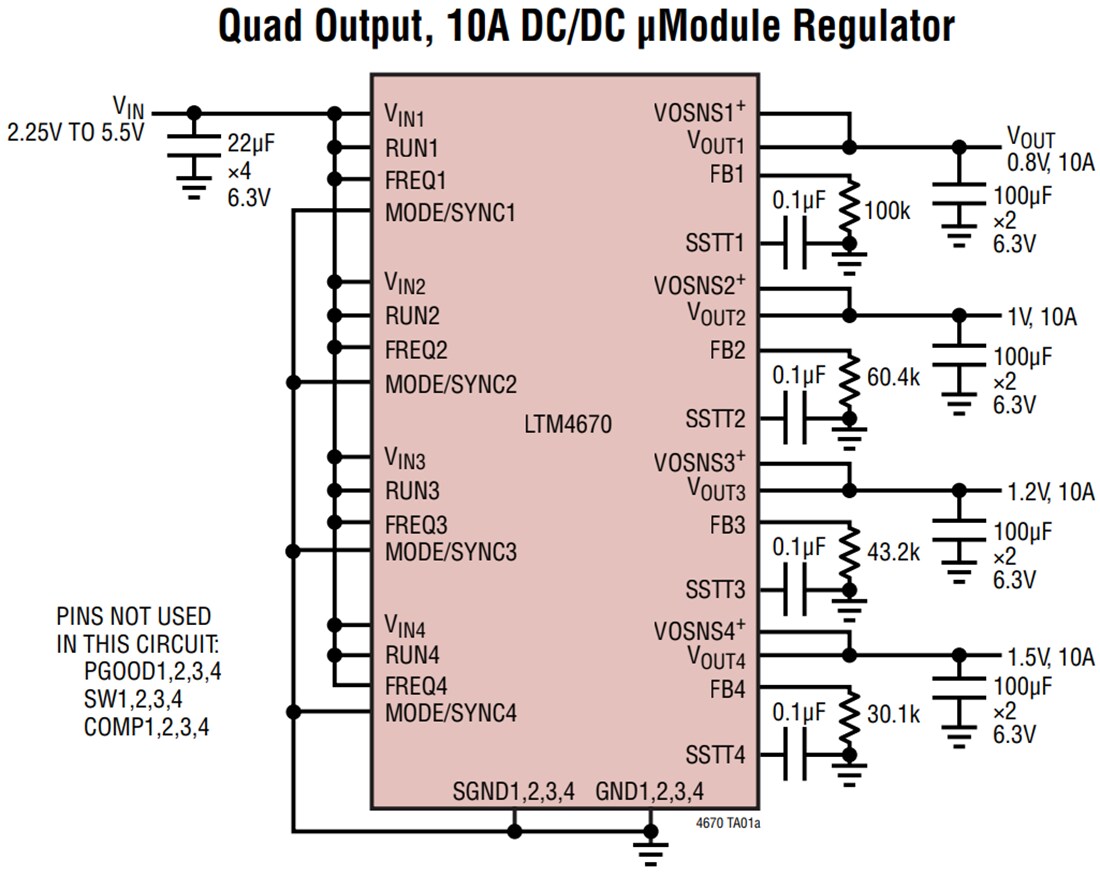

典型应用
发布日期: 2022-01-26
| 更新日期: 2022-09-21
