Analog Devices Inc. LTM8051演示板 (DC2860A)

Analog Devices Inc. LTM8051演示板 (DC2860A) 为基于LTM8051 Silent Switcher® μModule®稳压器的四通道降压直流-直流开关转换器提供参考设计。LTM8051的Silent Switcher架构最大限度地降低了EMI，同时可在高达3MHz的频率下实现高效率。LTM8051集成了控制器、电源开关、电感器和支持组件。TM8051在宽输入电压范围内工作，支持0.8V至8.0V输出电压，开关频率范围为300kHz至3MHz，每个范围均由单个电阻器设定。

Analog Devices Inc. DC2860A演示板设计用于提供5.0V/1.2A、3.3V/1.2A、2.5V/1.2A和1.8V/1.2A四路输出，输入电压范围为7.0V至40.0V。工作模式（突发模式® 或断续模式/SYNC) 可通过跳线选择。Burst Mode运行可提高轻负载时的效率。

通过适当的电阻器 (R11) 从RT14引脚接地即可设置通道1和通道4的开关频率。通过另一个适当的电阻器 (R23) 从RT23引脚接地即可设置通道2和通道3的开关频率。RUN14引脚（RUN14端子）在微功耗关断模式下可用于设置LTM8051通道1和通道4，而RUN23引脚（RUN23端子）在关断模式下可用于设置通道2和通道3。通过输出跟踪和软启动引脚 (TRSS1/TRSS2/TRSS3/TRSS4)，用户可以控制启动时输出电压斜率。当每个通道(PG1/PG2/PG3/PG4)的输出电压超出±7.5%调节范围时，其电源良好输出将变成低电平。

特性

  • TM8051 Silent Switcher μModule稳压器
    • 40.0VIN，带可配置1.2A输出阵列
    • 6.25mm x 11.25mm x 2.22mm BGA91
  • 所有必需的支持电容器和电阻器
  • 跳线可选突发模式或断续模式/SYNC
  • 易于访问的测试点转接电路，用于所有关键信号

应用

  • Automated test equipment
  • Distributed supply regulation
  • Industrial supplies
  • Medical equipment

规范

  • 输入电压范围 (VIN)：7.0V至40.0V
  • 输出电压 (VOUT1)：5.0V ±2%
  • 输出电压 (VOUT2)：3.3V ±2%
  • 输出电压 (VOUT3)：2.5V ±2%
  • 输出电压 (VOUT4)：1.8V ±2%
  • 最大输出电流 (IOUT1)：1.2A
  • 最大输出电流 (IOUT2)：1.2A
  • 最大输出电流 (IOUT3)：1.2A
  • 最大输出电流 (IOUT4)：1.2A
  • 典型效率：87.5%

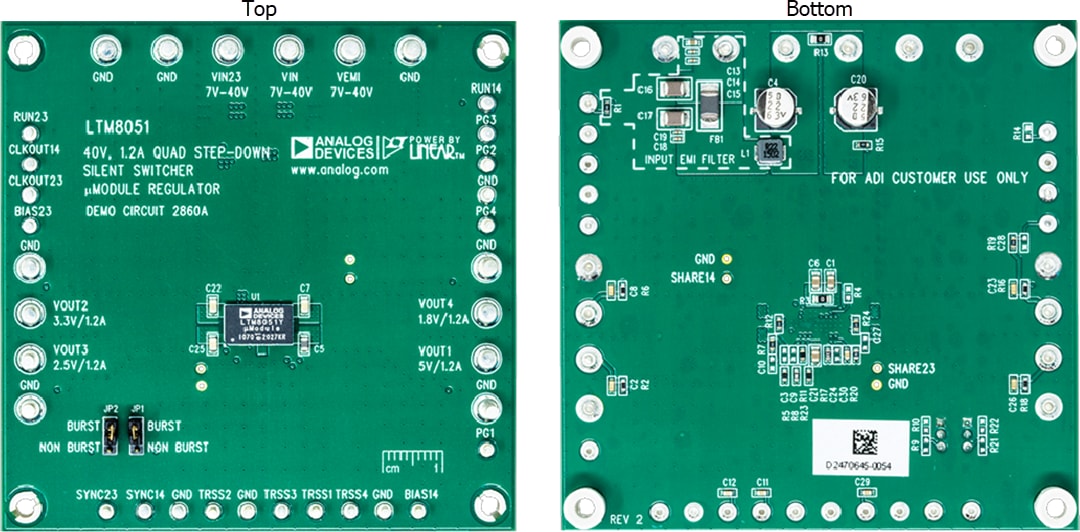

板布局

Analog Devices Inc. LTM8051演示板 (DC2860A)

测试设置

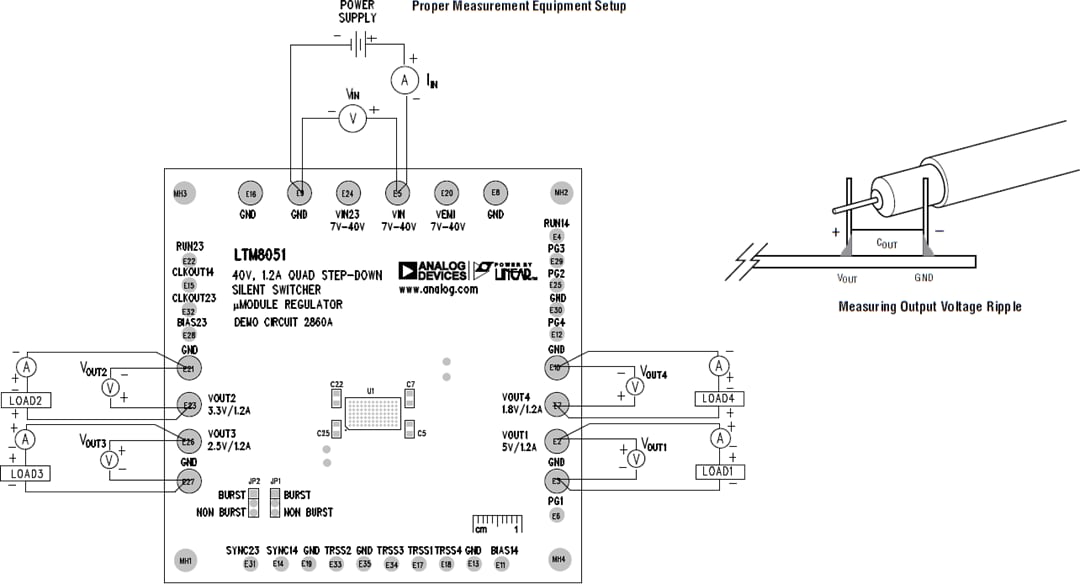

机械图纸 - Analog Devices Inc. LTM8051演示板 (DC2860A)
发布日期: 2020-12-04 | 更新日期: 2024-12-04
