Analog Devices / Maxim Integrated MAX22216电磁阀和电机驱动器
Analog Devices/Maxim Integrated MAX22216电磁阀和电机驱动器集成了四个可编程36V半桥，每个半桥最多可提供3.2AFS的电流。其他功能包括先进的诊断功能，如开路负载检测、电感测量、检测活塞运动以及数字电流检测监控器。高级诊断功能提高了系统可靠性，并实现预测性维护。MAX22216四通道智能串行控制电磁阀和电机驱动器具有先进的控制方法，包括电压/电流驱动调节、用于节能的两级排序器、抖动功能、斜坡上升/降压控制、带电流限制器的直流电机驱动器以及集成电流检测。该系列产品支持高侧/低侧单端驱动器操作、桥接负载 (BTL) 配置、通道并行化、电压控制、电流控制和混合方案。
Analog Devices/Maxim Integrated MAX22216电磁阀和电机驱动器具有电压驱动调节 (VDR) 模式，可控制半桥电压，电源变化由内部补偿。保护功能包括过流 (OCP)、过热 (OTP) 和欠压闭锁 (UVM)。该模块采用5 mm x 5 mm TQFN32封装。
特性
- 低导通电阻 (RON)，效率高：
- 灵活性高：
- 独立通道设置
- 高侧/低侧/桥接负载
- 支持配置/并行模式
- 高级控制方法：
- 电压/电流驱动调节
- 两级排序器，用于节能
- 带电流限制器的直流电机驱动
- 抖动功能
- 斜坡上升/下降控制
- 去磁电压控制
- 集成电流检测
- 诊断功能：
- 反应和行程时间测量
- 检测柱塞运动
- 开路负载检测
- 电感测量
- 数字电流检测监控器
- 全面的保护特性：
- 过流保护
- 热保护
- 欠压闭锁
应用
- 电磁开关阀门和继电器
- 直流电机
- 比例阀
- 双稳态锁闭电磁阀
- 具有实时电流测量功能的开关驱动器
- 数字输出接口
规范
- 4个串行控制36V半桥
- 1.7A DC (TA= 25°C) 和3.2A满量程电流能力
- 电源电压范围：4.5V至36V
- 逻辑输入电源电压范围：2.2 V至5.25V
- 输出漏电流：-5µA至5µA
- 工作温度范围：-40 °C至+125 °C
视频

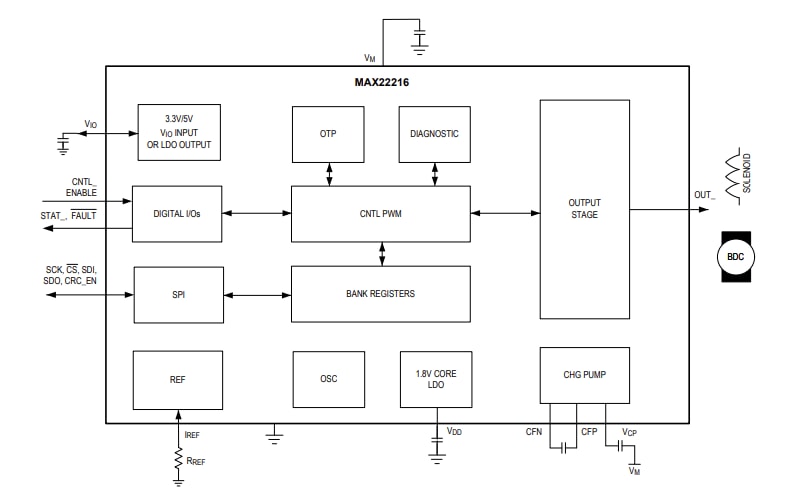

框图
