Analog Devices Inc. MAX77505 16A低IQ降压转换器
Analog Devices MAX77505 16A低IQ降压转换器是一款低静态电流（典型值为800nA）、高效率的迟滞降压转换器，其正常运行时的输入电压范围为2.5V至16V。该器件在整个负载范围内均具有高效率。因此，这款产品非常适合用于由单个主电池电池或四个碱性电池供电、运行时间较短但待机/闲置时间较长的应用场景，例如资产跟踪装置和门锁设备。
电阻器 (RSEL) 可从0.8V至5.5V的30个预设输出电压中选择一个。该器件具有输入欠压闭锁、逐周期开关电流限制和热关断功能，可保护系统和器件本身。Analog Devices MAX77505采用10引脚FC2QFN封装 (2.0mm x 2.0mm x 0.55mm)。
特性
- 2.5 V 到 16 V 的输入电压
- 输出电压：0.8 V至5.5 V
- 电池寿命长
- 关断电流：70nA
- 超低静态电流 (IQ)：800nA
- 100μA负载时效率：86%（7.6VIN 、3.3VOUT时）
- 峰值负载时效率：95%（7.6VIN、3.3VOUT时）
- POKB输出（开漏）
- SEL引脚，用于输出电压选择
- 保护特性
- 逐周期电感器峰值电流限制
- 短路、欠压闭锁 (UVLO) 和热保护
- FC2QFN-10封装 (2.0 mm x 2.0 mm x 0.55 mm)
应用
- 2-3节锂离子电池应用
- 4节碱性电池应用
- 物联网、可穿戴设备
- 智能电表、门锁、资产跟踪器等

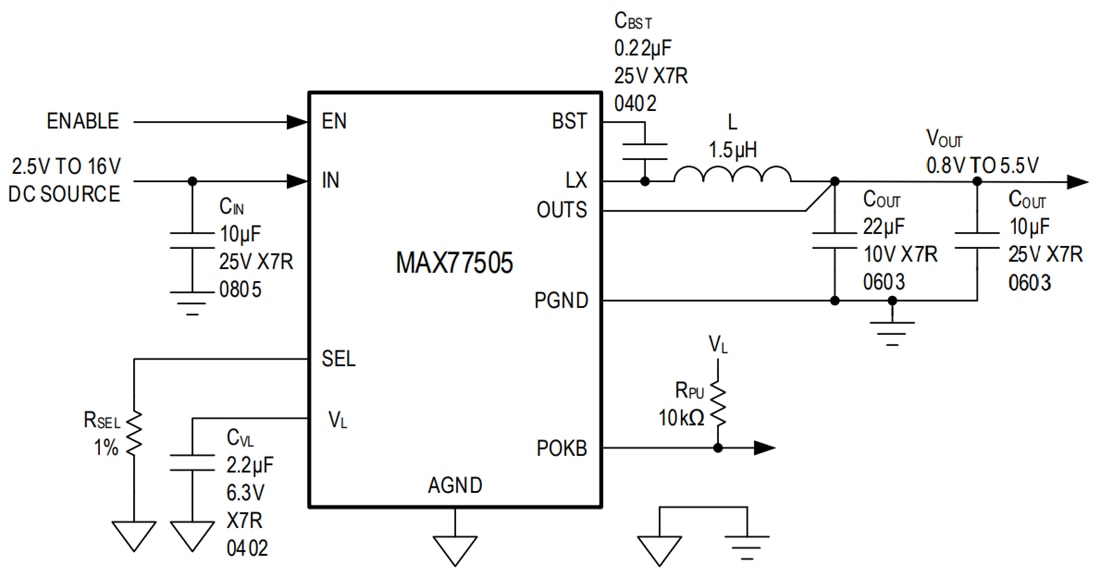

简化应用方框图
发布日期: 2024-07-25
| 更新日期: 2025-03-25
