Analog Devices / Maxim Integrated MAX77785/MAX77786单节锂离子电池充电器
Analog Devices MAX77785/MAX77786单节锂离子电池充电器是高性能高输入3.5/5.5A快速充电器，采用Smart Power Selector™。MAX77785/MAX77786可用作反向升压转换器，无需额外电感器，让电池通过充电端口共享电源，并提供4.505V至10.805V可编程输出电压。该器件具有完全集成的低损耗电源开关，即使在高输入电压和充电电流下也能提供小解决方案尺寸和高效率。高开关频率有助于使用更小尺寸的电感器。该IC在反向升压模式下具有真正负载断开功能，并具有可调输出电流保护限制。该充电器通过I2C配置实现高度灵活性和可编程性。MAX77785/MAX77786支持锂离子、锂聚合物和LiFePO4 电池化学成分。它还可以为动态系统负载管理提供快速可编程拔出检测。
为了支持各种传统USB以及专有适配器，ADI MAX77785/MAX77786还通过D+和D-引脚集成了BC1.2检测功能。该电池充电器包含一个智能电源选择器，用于各种电池尺寸和系统负载。借助Smart Power Selector，即使电池深度放电（电池电量耗尽）或缺失，系统也能正常启动。该器件可配置为在向充电器输入供电时，电池充电可以自动启动。
特性
- 高效单节电池开关充电器
- MAX77786充电电流高达5.5 A
- MAX77785充电电流高达3.5 A
- 4 A、15 V输入时的降压效率为90%
- 通过AICL实现高达5.5A输入电流限制 (MAX77786)
- 通过AICL实现高达3.5A输入电流限制 (MAX77785)
- 反向升压，具有高达10.805V可编程输出电压选项
- 高达16.2 W (MAX77786)
- 高达10.8 W (MAX77785)
- 专用升压使能输入
- 集成电池真断开FET
- RDSON= 7.7mΩ
- 可编程放电电流限制高达10 A
- 运输模式和低电池漏电流
- 1.3MHz开关频率，带1µH电感器
- 断开输入 (DISQBAT)
- 绝对最大输入电压额定值：+26 V
- 输入工作电压范围：4.7V至18.2V
- 安全性
- 电池温度检测和充电安全定时器
- 符合JEITA指南
- 热调节和热关断
- 系统电压OVLO/UVLO
- USB开关，具有BC1.2检测功能
- 适用于噪声敏感型应用的扩频
- LED充电状态输出
- 按钮输入，用于从发货模式退出
- 可编程拔出检测输出
- 用于挂起模式的专用输入 (SHABND)
- I2C接口
- 2.96mm x 2.96mm WLP
应用
- 游戏设备
- VR应用
- mPOS
- 平板电脑

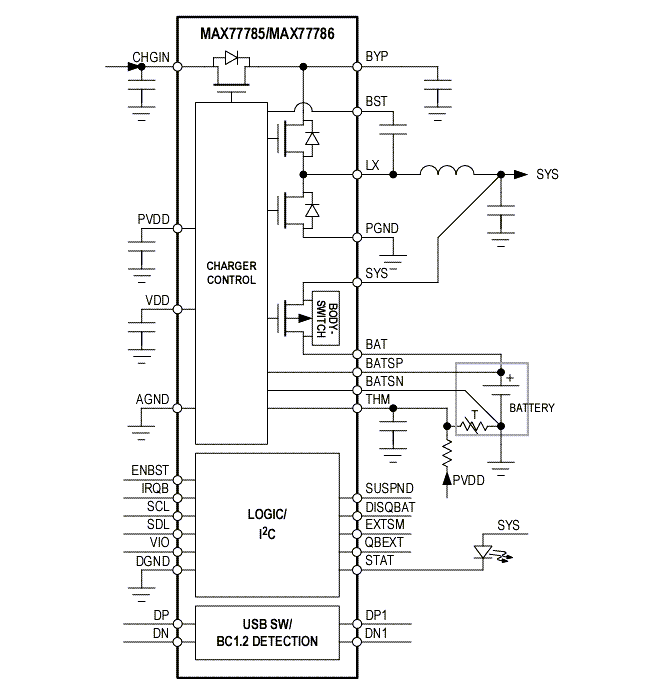

简化框图
发布日期: 2024-04-16
| 更新日期: 2024-05-14
