Analog Devices / Maxim Integrated MAX96714/F/R单GMSL2/1转CSI-2解串器
Analog Devices MAX96714/F/R单GMSL2/1转CSI-2解串器将GMSL™2/1输入转换为MIPI CSI-2输出。MAX96714/F/R可在正向传输视频过程中启用同步传输双向控制通道。
ADI MAX96714/F/R正向以3Gbps或6Gbps的固定速率工作，反向以187.5Mbps速率工作。数据可通过符合GMSL2通道规范的低成本50Ω同轴电缆或100ΩSTP电缆进行传输。
该器件采用微型5mm x 5mm TQFN标准和侧面可润湿封装。
特性
- 车规级高速链路
- 最大插入损耗：3GHz (6Gbps) 时为-18dB
- 最大插入损耗：1.5GHz (3Gbps) 时为-19.5dB
- 自动适应通道条件的变化
- 工作环境温度范围：-40°C至+105°C
- 单GMSL输入可支持高达8MP成像器
- GMSL2正向链路速率：6/3Gbps
- GMSL1正向链路速率：3.12Gbps
- 反向链路速率：187.5Mbps/1Mbps (GMSL2/1)
- 高速1x4通道MIPI输出端口，CSI-2 v1.3
- MIPI D-PHY v1.2，额定速度为2.5Gbps/通道
- 极性翻转和数据通道再分配
- 支持16个虚拟通道
- 双向反向通道支持
- 9个可配置GPIO
- 1个I2C/UART端口，频率高达1MHz
- 2个直通I2C/UART
- 减少物料清单并节省空间
- 微型5mm x 5mm TQFN标准和侧面可润湿封装
- 小型同轴电缆供电 (PoC)
- RoR实现串行器上无晶体运行
- GMSL2模式符合ASIL-B标准 (MAX96714/F)
- 支持ASIL-B(D) 分解 (MAX96714/F)
- MAX96714：6Gbps，GMSL2，ASIL-B
- MAX96714F：3Gbps，GMSL2，ASIL-B
- MAX96714R：3Gbps，GMSL2，QM，仅I2C
应用
- 高级辅助驾驶系统 (ADAS)
- 前视摄像头系统 (FVC)
- 后视摄像头 (RVC)
- 驾驶员监控系统 (DMS)

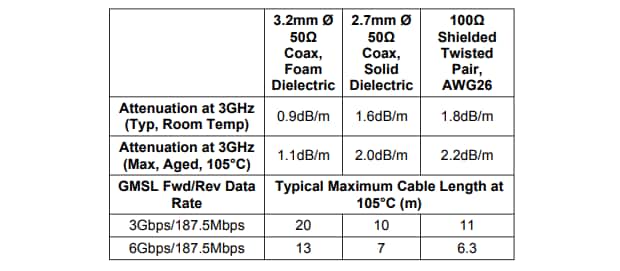

典型最大电缆长度
其他资源

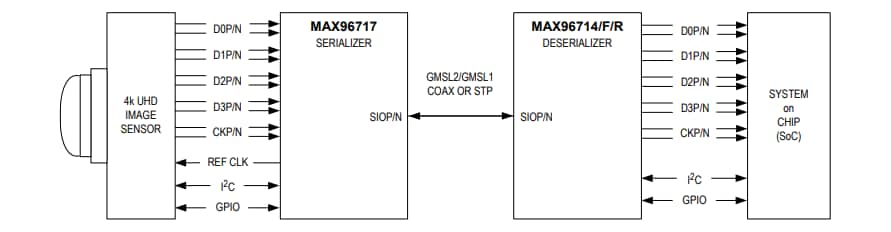

简化应用电路和框图
