Analog Devices / Maxim Integrated MAX9838x数字输入D类放大器

Analog Devices Inc. MAX9838x数字输入D类放大器，在小型2.93mm²、16引脚WLP（0.4mm间距）节省空间的封装中集成有IV反馈和断电保护。这些放大器具有2.3V至10V宽电源电压范围，可提供AB类音频性能，效率高，可延长单节、两节和外部调节/升压便携式应用中的电池寿命。MAX98388优化用于高达5.5V应用（单节），而MAX98389优化用于5V至10V外壳（两节）。

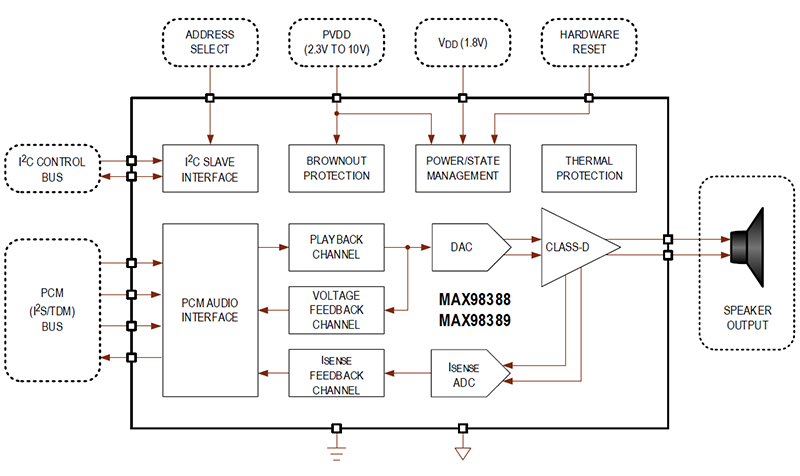

通过精密输出电流检测通道和输出电压反馈通道在音频数据输出上传输收集数据。该传输支持在主机音频DSP上运行音频增强、低音增强、扬声器保护和触觉功能等算法。有源辐射限制 (AEL) 和边沿速率限制电路与扩频调制 (SSM) 方案
结合，可降低EMI，无需输出滤波。可编程阈值回放通道ALC为便携式系统中的电池提供掉电保护，并提供强大的热/过流保护，以防止器件损坏。

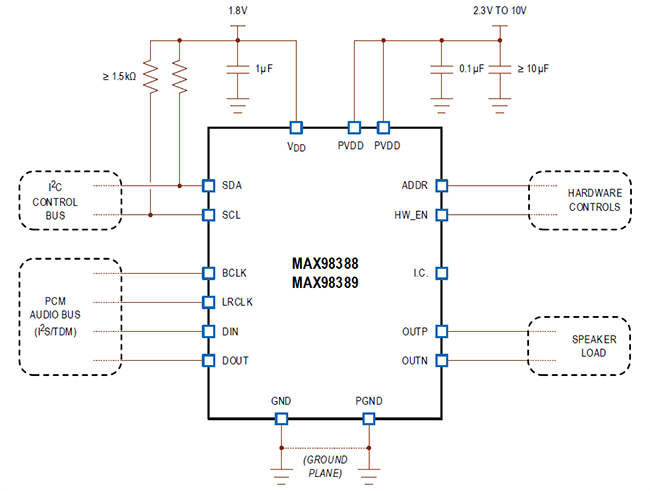

ADI MAX9838x数字输入D类放大器设有用于音频播放和IV反馈数据的PCM接口。然后将PCM接口与标准I²C接口配对，用于器件控制/状态回读。PCM接口还支持音频数据格式，例如I²S、左对齐和TDM定时。独特的时钟结构无需外部高频参考时钟。除了减小器件尺寸和引脚数外，无需此时钟还可节省接口功耗，同时降低高速开关和潜在电路板耦合问题引起的EMI风险。

特性

2.3V至10V宽放大器电源范围支持单电池和双电池用例。
高性能D类放大器
- 高达111dB，动态范围（A加权）。
- 10μV_RMS 输出噪声 (单电池模式)
- 14.5μV_RMS 输出噪声 (双电池模式)
高输出功率 (THD+N ≤1%)
- 为4Ω负载提供1.32W输出功率 (V_PVDD = 3.7V)
- 为4Ω负载提供2.4W输出功率 (V_PVDD = 5V)
- 为4Ω负载提供5.15W输出功率 (V_PVDD = 7.4V)
- 为4Ω负载提供9.1W输出功率 (V_PVDD = 10V)
高放大器效率（仅播放功率）
- 为4Ω负载提供0.1W功率时，效率为76% (V_PVDD = 5V)
- 为4Ω负载提供0.1W功率时，效率为85.5% (V_PVDD = 5V)
- 为8Ω负载提供0.1W功率时，效率为90% (V_PVDD = 5V)
峰值THD+N优于 -83dB（1kHz时）
工作温度范围：-40°C至+85°C

低总静态功耗
- 9.3mW (V_PVDD = 3.7V，IV反馈禁用)
- 13.9mW (V_PVDD = 3.7V，启用IV反馈)
- 16.1mW (V_PVDD = 5V，IV反馈启用)
- 22.5mW (V_PVDD = 7.4V，IV反馈启用)
低软件关断功率 (< 5μW)
1ms开启时间（fS = 48kHz，禁用斜坡）
五样本回放延迟（f_S < 50kHz，f_IN = 1kHz）。
不需要外部基准时钟
播放采样率：8kHz至96kHz
微调D类开关频率以支持EMI规划
各种防杂音电路
可编程ALC可实现掉电保护
强大的短路保护和热保护
2.93mm² 、16引脚WLP (0.4mm间距)节省空间的封装
