Analog Devices / Maxim Integrated PD60-4H-1461-CoE单轴步进电机
Analog Devices PD60-4H-1461-CoE单轴步进电机设计用作伺服驱动器，实现高达+48V电源电压和高达3Nm扭矩。PD60-4H-1461-CoE设有用于电机闭环操作的内置磁性编码器。该模块通过CANopen over EtherCAT®协议进行通信。ADI PD60-4H-1461-CoE包括外壳，可连接M8型连接器。
PD60-4H-1461-CoE束线器：
• 1根M8电缆，用于连接主机 (M8-RJ45)
• 1根M8电缆，用于连接多个M8驱动器 (M8-M8)
• 1根M8电缆，用于电源（M8开路引线）
特性
- 电源电压：+24VDC至+48VDC
- 高达3Nm
- 步进电机磁场定向控制 (FOC)
- 集成位置反馈
- EtherCAT®接口
- CoE协议
- NEMA 24尺寸步进电机
- 152mm x 64mm x 73mm外壳
应用
- 实验室自动化
- 生产制造
- 机器人
- 工厂自动化
- 数控

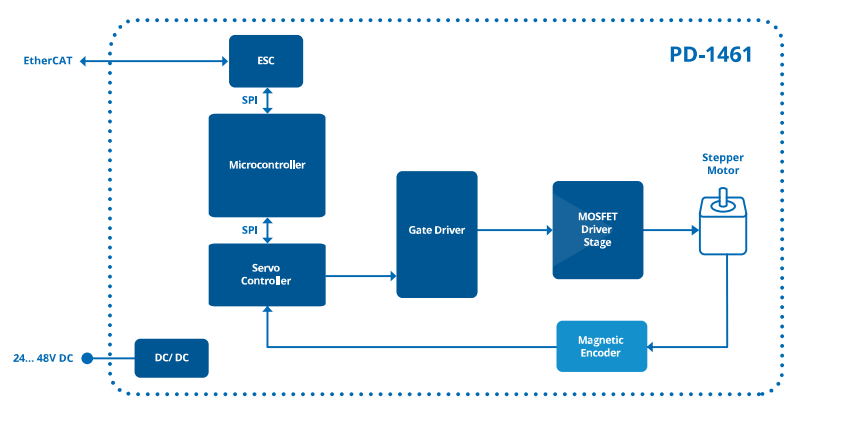

简化框图

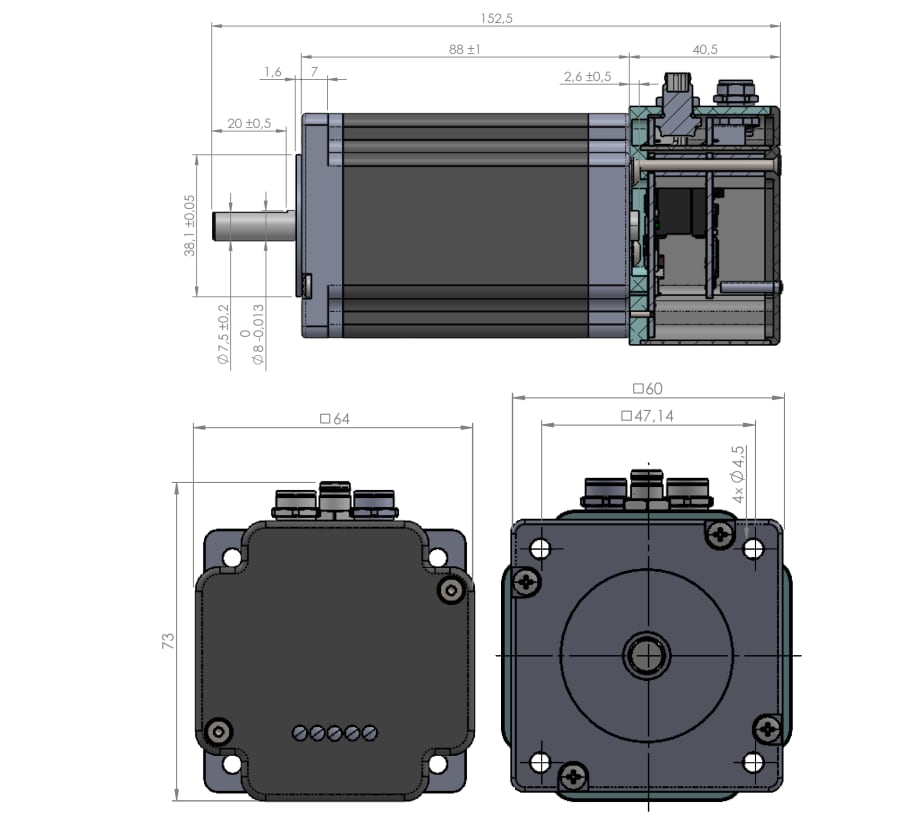

尺寸 (mm)
视频
