Analog Devices Inc. TMCM-1690-TMCL伺服控制器栅极驱动器模块
Analog Devices Inc. TMCM-1690-TMCL伺服控制器栅极驱动器模块 提供高达1.5A的栅极驱动电流和+60V（标称值+48V）的电源。Analog Devices Inc. TMCM-1690-TMCL设有UART（RS232/RS485就绪）和CAN接口，接口支持TMCL协议。此外，该器件还支持增量编码器、数字霍尔传感器和用于位置反馈的绝对编码器。
特性
- 电源电压：+10VDC 至+60VDC
- BLDC和直流电机磁场定向控制 (FOC) 伺服控制器和栅极驱动器模块
- 栅极驱动电流：0.5A/1.0A/1.5A
- 高达120kHz PWM频率
- 板载电流检测放大器
- 支持UART（RS232/RS485就绪）和CAN接口
- 支持增量编码器 (ABN)、数字霍尔传感器和绝对SPI编码器
- 参考开关输入
- 紧凑的27mm x 22.5mm尺寸
应用
- 机器人技术
- 实验室自动化
- 生产制造
- 工厂自动化
- 伺服驱动器
- 电动桌椅
- 工业BLDC和直流电机驱动器
视频

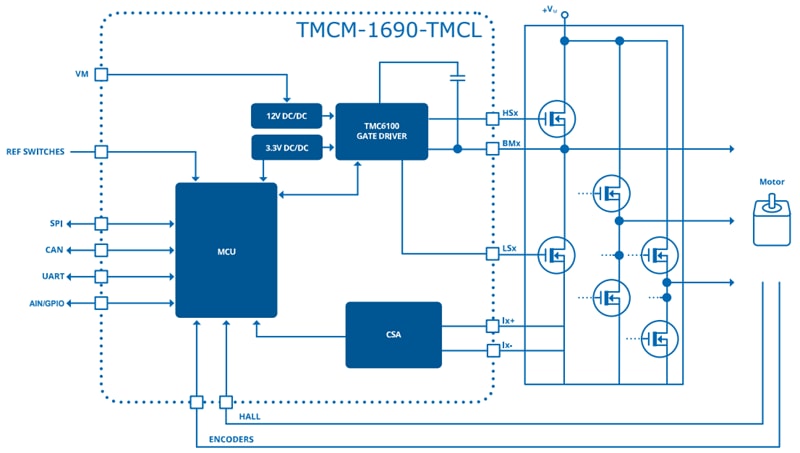

方框图
发布日期: 2024-03-06
| 更新日期: 2024-11-05
