Analog Devices Inc. 振动和声音信号链
Analog Devices Inc.振动和声音信号链设计用于具有低噪声和高带宽的用例，例如边缘节点传感和高性能振动以及声音数据采集通道。一些信号链包括带集成数字滤波器的器件，可简化模拟滤波器设计、降低接口速度以及降低数字主机的功耗。这些设备包括具有宽带宽和低噪声的高性能DAQ信号链。

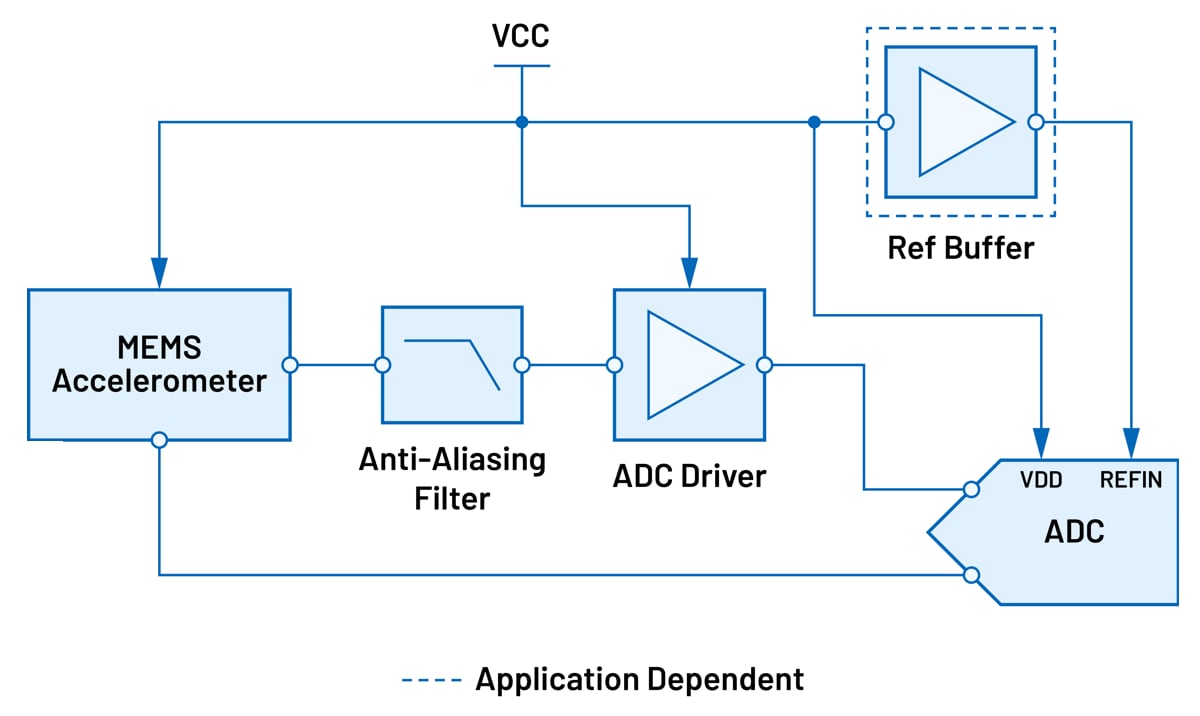

边缘节点振动传感框图
增强型数字功能
MEMS加速计 - ADXL1001/ ADXL1002 - 低噪声、高频率±100g和±50g MEMS加速计
ADC驱动器 - ADA4805-2 - 双路、0.2µV/°C失调漂移、105MHz低功率、低噪声、轨至轨放大器
ADC/Ref缓冲器 - AD7768-1 - DC至204kHz，动态信号分析，带功率调节功能的精密24位ADC
宽带宽紧凑型解决方案
MEMS加速计 - ADXL1001/ ADXL1002 - 低噪声、高频率±100g和±50g MEMS加速计
ADC驱动器/ADC/Ref缓冲器 - ADAQ7988- 16位、500kSPS、μModule数据采集系统

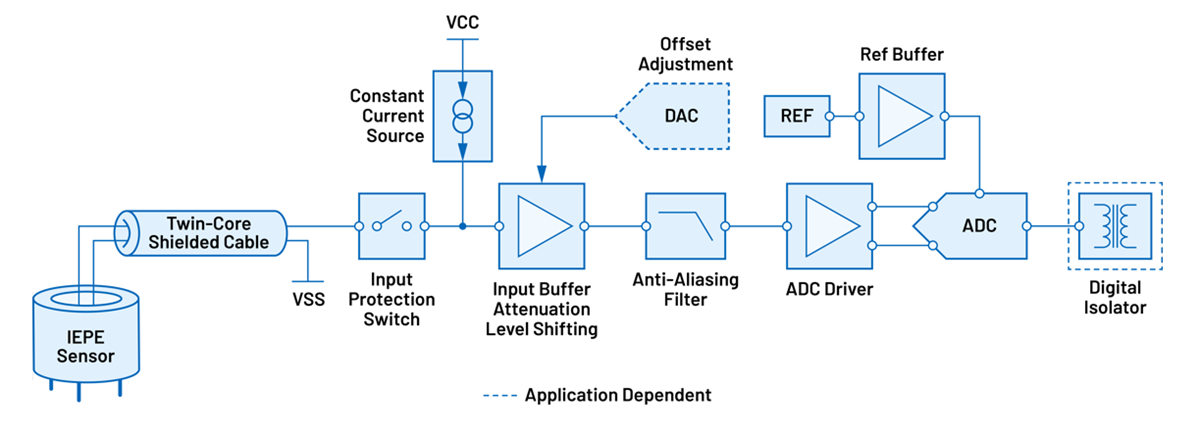

振动传感数据采集模块框图
IEPE单极输入
输入保护开关 - ADG5421F - ±60V故障保护和检测、11Ω RON、双SPST开关
恒流源 - LT3092 - 200mA 2端子可编程电流源
偏移调整DAC - LTC2606 - 带I2C接口的16位轨至轨DAC
增益 - AD8605 - 精密、低噪声、CMOS、RRIO运算放大器（单通道）
ADC驱动器 - ADA4945-1 - 高速、±0.1µV/°C失调漂移、全差分ADC驱动器
ADC - AD7768-1 - DC至204kHz，动态信号分析，带功率调节功能的精密24位ADC
Ref缓冲器 - ADA4807-1 - 零点漂移、单电源、轨至轨输入/输出运算放大器
基准 - ADR4540 - 超低噪声、高精度4.096V电压基准
IEPE双极输入
输入保护开关 - ADG5421F - ±60V故障保护和检测、11Ω RON、双SPST开关
恒流源 - LT3092 - 200mA双端子可编程电流源
增益 - ADA4610-1 - 精密、低噪声JFET运算放大器
ADC驱动器 - ADA4945-1 - 高速、±0.1µV/°C失调漂移、全差分ADC驱动器
ADC - AD7768-1 - DC至204kHz，动态信号分析，带功率调节功能的精密24位ADC
Ref缓冲器 - ADA4807-1 - 零点漂移、单电源、轨至轨输入/输出运算放大器
基准 - ADR4540 - 超低噪声、高精度4.096V电压基准
数字隔离器 - ADuM141D - 150Msps 3/3.75kVrms隔离
