Analog Devices Inc. ADALM2000电源升压板
Analog Devices Inc. ADALM2000电源升压板是一款ADALM2000附加板，可将输出电流能力提高至700mA。该板还可用作具有正负输出的独立台式电源。ADALM2000电源升压板 是一款USB type C供电的电路板，能够增加ADALM2000’电源的输出电流。该电源升压板在M2K和POT模式下工作。ADALM2000电源升压板可使用5.1V 3A USB type C电源适配器连接电源，也可使用螺丝端子连接器连接实验室电源。典型应用包括通用电子系统、教育应用和自动化测试设备。
M2K和POT模式

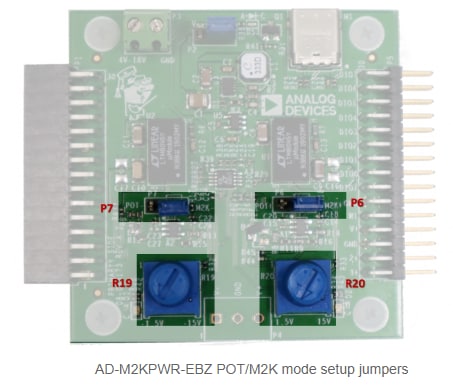

M2K模式允许将该板插入ADALM2000。ADALM2000可编程用户电源可作常规用途，并将供应更多电流。连接器P7上的跳线必须处于M2K位置，连接器P6上的跳线必须处于M2K+位置。
借助POT模式该板可用作独立的台式电源。输出电压通过电位器R19和R20调节，将在V+和V-引脚上提供。
特性
- 兼容ADALM2000
- USB Type-C供电（不含电源）
- 提供两路输出，具有增强的电流源能力
套件内容
- AD-M2KPWR-EBZ
- 支撑垫和螺钉
规范
- 输入：
- USB type C：
- 4V至18V（通过RPI USB-C电源进行验证 - 套件中未提供）和15W（电源允许）
- 外部（螺丝端子连接器）：
- 4V至18V和20W（电源允许）
- USB type C：
- 输出（2种控制模式）：
- 两个可变电源，用于跟踪M2K用户电源：
- 0V至5V（USB功率模式下为400mA）
- -5V至0V（USB功率模式下为400mA）
- 两个独立的可变电源，可通过电位器进行调节：
- 1.5V至15V（如果使用18V供电，高达700mA）
- -15V至-1.5V（如果使用18V供电，高达700mA）
- 两个可变电源，用于跟踪M2K用户电源：
应用
- 通用电子系统
- 教育应用
- 自动化测试设备
发布日期: 2021-08-19
| 更新日期: 2022-10-27
