Analog Devices Inc. ADM3067 RS-485收发器

Analog Devices ADM3067 RS-485收发器可提供±12kV IEC ESD保护，设计用于在多点总线传输线路上进行高达50Mbps的高速双向数据通信。ADM3067 RS-485收发器完全支持热插拔，可实现无毛刺上电功能。这些RS-485收发器在整个电源范围内符合TIA/EIA RS-485标准，工作温度高达125°C。

这些RS-485收发器可将多达128个收发器连接到总线上，并具有全接收器短路、开路和总线空闲故障保护功能。典型应用包括工业现场总线、过程控制、楼宇自动化、PROFIBUS网络、电机控制伺服驱动器和编码器。

特性

  • 高速数据速率：50Mbps
  • 在整个电源范围内符合TIA/EIA RS-485标准
  • 完全支持热插拔（无毛刺上电/关断）
  • 全接收器短路、开路及总线空闲故障安全
  • 总线上最多可以连接128个收发器
  • 提供半双工和全双工型号

规范

  • 在整个电源范围内符合TIA/EIA RS-485标准
  • VCC工作电压范围：3.0VCC至5.5VCC
  • VIO逻辑电源范围：1.62V至5.5V
  • 总线引脚上的ESD保护：
    • 接触放电：IEC 61000-4-2 ±12kV
    • 气隙放电：IEC 61000-4-2 ≥ ±12kV
  • HBM ≥ ±30kV
  • 宽温度范围：高达125°C

应用

  • 工业现场总线
  • 过程控制
  • 楼宇自动化
  • PROFIBUS网络
  • 电机控制伺服驱动器和编码器

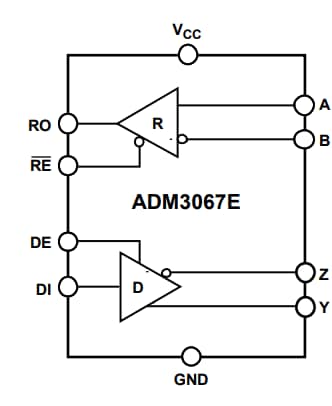

ADM3067框图
