Analog Devices / Maxim Integrated 3A车用高速UBS保护器
Analog Devices 3A车用高速UBS保护器为低压内部USB数据和USB电源线提供高ESD和短路保护。该保护器非常适合用于汽车无线电、导航、连接和USB集线器应用。该器件支持USB高速 (480Mbps) 和USB全速 (12Mbps) 运行。这些Analog Devices器件还包含集成电路，可为支持Apple® method或高速USB主机充电器端口检测协议的消费类设备快速充电，支持USB OTG。
特性
- 900MHz带宽USB 2.0数据开关
- 业界领先的RDS(ON) 可最大限度地降低总线线路上的压降，从而有助于满足设备连接器上的USB电压规范
- 限流31mΩ（典型值）总线开关，具有高电容负载能力
- 针对汽车环境的稳健过压保护和ESD保护可节省外部保护元件
- 受保护HVBUS输出上的电池短路和GND短路保护
- 受保护HVD+和HVD-输出上的电池短路和HVBUS短路保护
- 两个4.0Ω (typ) RON USB 2.0数据开关
- 集成过流和短路自动重试
- 高ESD保护 (HVD+, HVD-, HVBUS)
- ±15kV人体模型
- ±15kV IEC 61000-4-2气隙放电
- ±8kV IEC 61000-4-2接触放电
- 故障消隐超时周期：20ms
- 通过智能状态机自动转换充电模式，实现无缝器件集成
- 集成Apple iPhone 1.0A专用充电模式
- 集成Apple iPad 2.1A专用充电模式
- USB-IF BC1.2充电下行端口(CDP) 和专用充电端口 (DCP) 模式
- 中国电信行业标准 YD/T 1591-209
- 支持USB OTG
- 符合AEC-Q100标准
应用
- 汽车无线电和导航
- USB集线器
- 汽车连接
- 远程信息处理系统

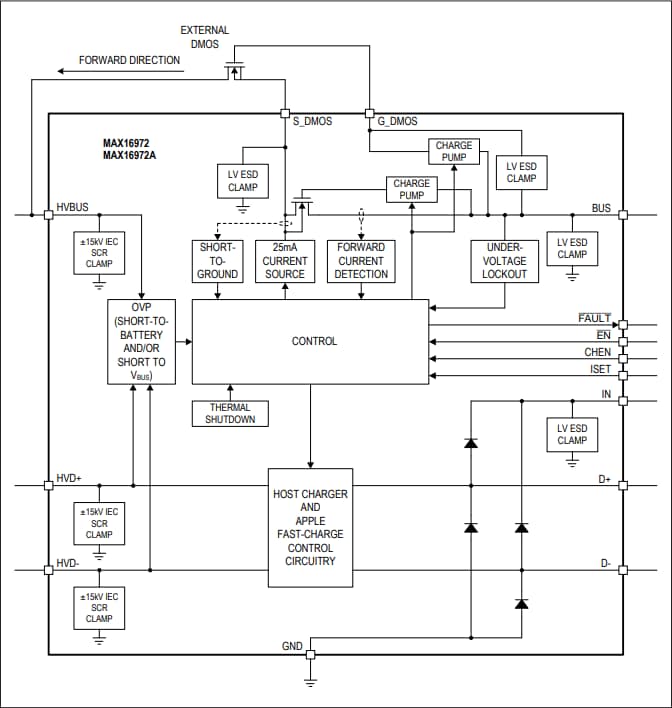

框图
